EXTENDER-G ギガビットエクステンダ
更新日:
1Kmまでのイーサネット通信・リモート給電
・2 芯ケーブルを用いて、1kmまでの距離で1Gbpsのイーサネット通信を実現。(LAN規格の100mを超えた長さで配線できます)
・PoL (Power over Line) によりリモート機器への給電が可能。
・PoLでリモート給電されているエクステンダ上で、 PoE 機能を併用し光ケーブルでは実現できない対向機器への給電を提供します。
概要・特長

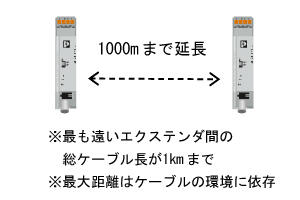

1kmまでの距離をサポート
光ケーブルを使用せず、1kmまでの距離をサポートします。
LAN規格の上限(100m)を超えた延伸により、中継のために置いていた制御盤数の軽減など、適応範囲が広がります。
1Gbpsの高速通信

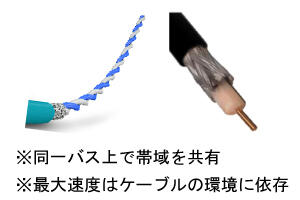

G.hn方式 (ITU G. の採用により、1ペア・2芯ケーブル(同軸・ツイストペア)でありながら1Gbps(理論値)を達成。通信の大容量化に対応可能です。

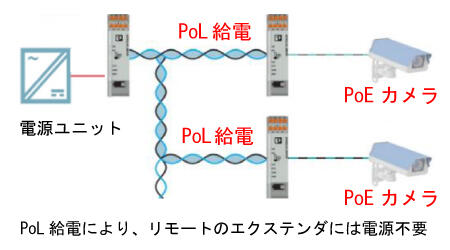

PoLによるリモート給電・ PoE給電
PoL(Power over Line)により、リモート側で電源が不要です。
さらに、リモート側のPoE 給電も同時に行うことができるので省配線に貢献します。

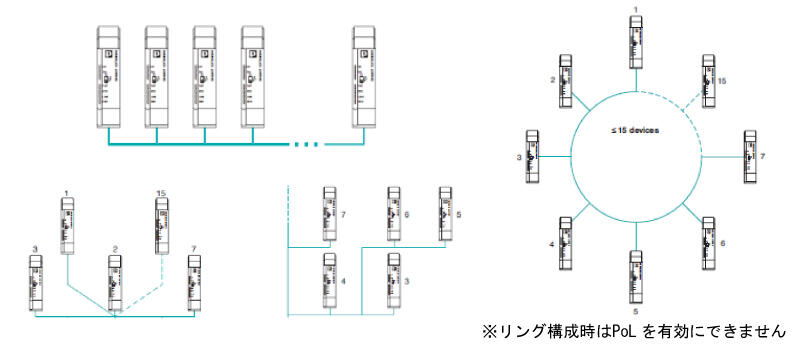

多彩な接続トポロジ
ポイントツーポイント、ライン、スター、リング接続をサポート。リング構成では、経路冗長が可能です。
IPアドレス不要
エクステンダ間は、LAN ポートのデータを透過する動作をします。IPアドレスは不要です。

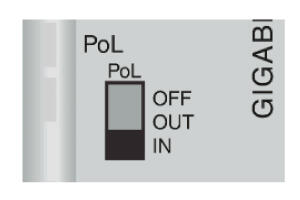

設定はPoL選択のDIPスイッチのみで、設置が容易です。
省配線でエコ!
使わなくなった、既存の構内配線を活用でき省工数を実現します。
アナログ方式ビデオの同軸ケーブルを再利用し、PoE対応のIPカメラへ更改することができます。
新規配線時でも、光ケーブルよりも安価な工事で対応可能です。
※TP とCOAXの混在はできません

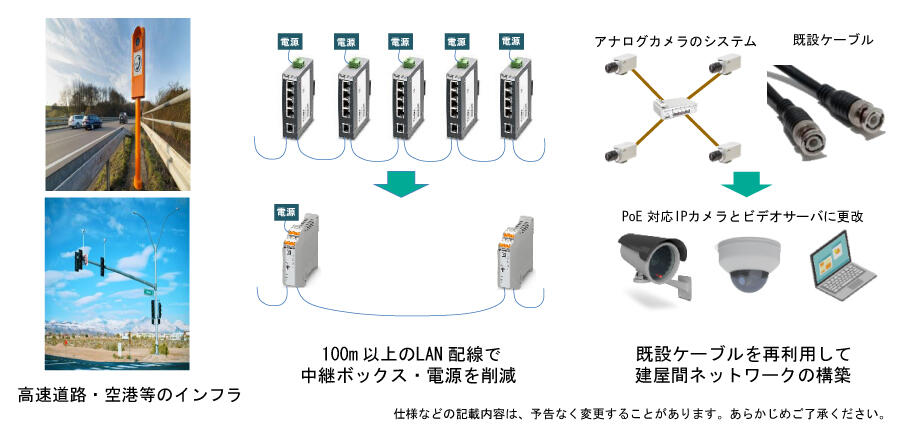

アプリケーション例
種類・価格
購入価格、評価用サンプルについては、当サイトのお問合せフォームまたは、弊社営業員までお問合せください。
型式 | EXTENDER 1010 ETH COAX-G |
EXTENDER 2010 ETH COAX-G |
EXTENDER 1010 ETH TP-G |
EXTENDER 2010 ETH TP-G |
製品番号 | 1319319 | 1319320 | 1319321 | 1319322 |
■エクステンダポート | ||||
ポート数 | 1(G.hn 方式、ITU G.9960) | |||
距離(最大) | 1km(最も遠いエクステンダ間の総ケーブル長) | |||
伝送速度(最大) | 1Gbps(理論値、上り・下りの合計、同一バス上で帯域を共有) | |||
動作モード、暗号化 | プロトコル非依存(レイア1 透過)、自動認識・登録、自動帯域割り当て、AES暗号化 | |||
管理機能 | Plug and Play、LEDによる状態表示、PoL出力選択スイッチ | |||
冗長化 | リング構成による経路冗長(リング時のみ) | |||
接続デバイス数 | PoL未使用、リモートPoE未使用:5台までを推奨(最大15台) PoL使用、リモートPoE未使用:5台まで PoL使用、リモートPoE使用:3台まで(リモートのPoE合計出力30W) |
|||
接続方法 | BNC(メス、同軸用) | Pushin 接続(ツイストペア用) | ||
■イーサネットポート | ||||
ポート数 | 1(IEEE 802.3 準拠) | |||
速度、速度設定、距離 | 10/100/1000Mbps、Auto negotiation、100m | |||
PoE | - | IEEE 802.3at/af (30W/15W) | - | IEEE 802.3at/af (30W/15W) |
PoE動作設定 | - | 出力有効、自動検出 | - | 出力有効、自動検出 |
PoE出力のディレーティング | - | 30W(50℃以下) 15W(55℃以下) |
- | 30W(50℃以下) 15W(55℃以下) |
■一般仕様 | ||||
動作周囲温度 | -40~60℃(PoE併用時ディレーティングあり) | |||
電源電圧範囲 | 18~57 V DC | |||
標準電圧 | 24 V DC(PoL・PoE未使用時)、48 V DC(PoLまたはPoE使用時) | |||
消費電力 | 7.5W以下(PoLなし) 37.5W以下(PoLあり) |
7.5W以下(PoLなし) 37.5W以下(PoLまたはPoEあり) 82.5W以下(PoL・PoE両方あり) |
7.5W以下(PoLなし) 37.5W以下(PoLあり) |
7.5W以下(PoLなし) 37.5W以下(PoLまたはPoEあり) 82.5W以下(PoL・PoE両方あり) |
保護等級 | IP20 | |||
寸法(W/H/D) | 23mm×101mm×115mm | |||
取り付け方法 | DINレール(上下・左右空間10mm以上、密着取り付け不可) | |||
認証 | CE | |||
保護機能 | 機器過電流保護、G.hn短絡保護、 別売オプションのサージ保護に対応(2763701) |
機器過電流保護、G.hn短絡保護、 別売オプションのサージ保護に対応(2858441) |
※エクステンダポートにおける、最大距離・最大速度は使用するケーブルの周波数特性、ノイズ環境、エクステンダの分岐方法により変化いたします。詳しくはデータシート、EXTENDER-G設置ガイドをご参照ください。
