BMU搭載型産業用リチウムイオン電池

New
東芝インフラシステムズ株式会社

更新日:

BMU搭載型産業用リチウムイオン電池

AGV(無人搬送車)などの駆動用・鉛蓄電池の置き換えに

・内臓BMU(*1)の保護機能によって異常から電池を保護。
・充電時間が短いため非接触充電や接触式充電の自動充電システムなどに対応。
・低電圧や過電圧、高温度の警告や異常、SOC(*2)(4段階)を出力。CAN通信で詳細情報を伝送。
・同じ放電容量の一般的な鉛蓄電池にくらべ約１／４(*3)の軽さ。
(質量約8kg)

(*1)BMU:Battery Management Unit
(*2)SOC:Stare of Charge
(*3) ある特定条件下でのメーカー独自のシュミレーションによる参考値です。

概要・特長

安全性

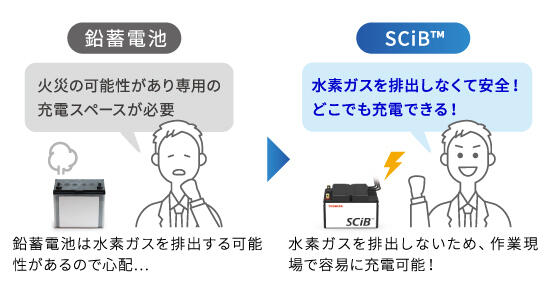

・危険な水素ガスを排出しないためどこでも充電可能

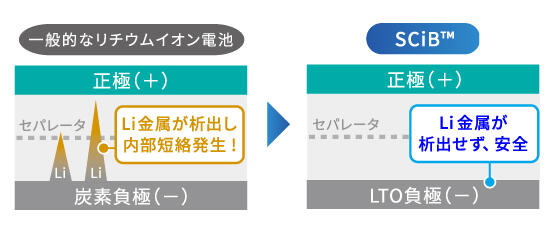

・負極に安全性の高いチタン酸リチウム(LTO)を採用


一般的なリチウムイオン電池では、低温環境下や長期にわたる使用、大きな電流を流すことによってリチウム金属が析出しやすくなり、
セパレータを突き破って内部短絡に至ることがあります。
SCiBではリチウム金属の析出がありません。

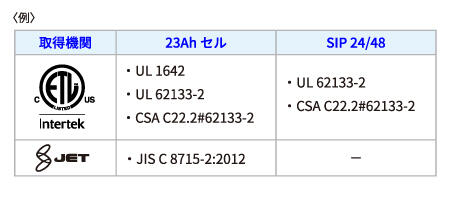

・適合安全規格・認証取得多数


・保護機能

SIPシリーズはBMUを標準装備しているため、電圧、電流、温度などを常に監視し、各種異常から電池を保護します。
※BMU:Battery Management Unit

長寿命

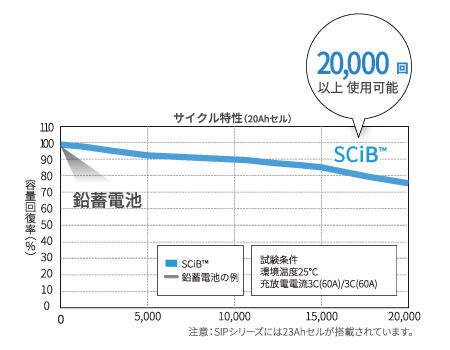

・20,000回以上繰り返し使える

実測ではSOC0～100％の充放電を20,000回繰り返しても70％以上の容量を維持します。
また、SOC50～90％の充放電で20,000回繰り返した場合、メーカーシュミレーションでは、容量の劣化はほとんどありません。
※SOC:Stage of Charge(充電状態)


急速充電／大電流放電


鉛蓄電池で8時間かかっていた充電時間を大幅に短縮できます。
ご要望に応じて20分以内の充電にも対応できます。

・モータなどの起動電流の大きな用途にも適用可能

モータなどの負荷は起動時に定格電流の3倍の最大電流が流れる場合がありますが、
SIPシリーズでは125A-200秒(※)の大電流にも対応できます。
(※)SIP24-23単独、SIP48-23：125A-200秒/SIP24-23 2並列：150A-200秒

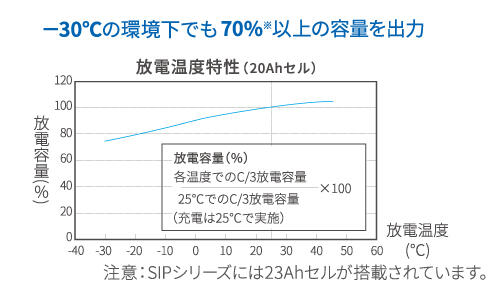

低温に強い

低温環境下でもリチウム金属が析出しないため、-30％でも使用できます。

※25℃を100％としたときの放電容量

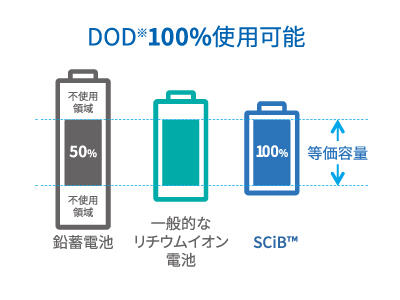

放電深度DOD100％使用

鉛蓄電池は劣化防止のためDOD50％程度で使用することが多いですが、SCiBは100％使用可能です。
※DOD:Depth of Discharge(放電深度)

SCiBの特徴を活かしたSIPシリーズ適用例

・AGV(無人搬送車)　：　工場内のAGVやロボットに搭載
⇒【鉛蓄電池からの置き換えメリット】
①安全で長寿命
②AGVの実費改善や小型・軽量化に貢献
③電池交換時の作業負担を軽減

AGVは、工程間の搬送、生産ラインへの部品供給、組立てラインでの作業などの活躍シーンが増えています。

・再生可能エネルギー　：　小型の風力発電や太陽光発電に搭載
⇒【鉛蓄電池からの置き換えメリット】
①変動の大きい出力変動にも追従し電気を安定供給
②BMUを搭載し通信機能で電池情報を上位コンピュータへ送信
③高頻度に充放電を繰り返しても長寿命

世界中で需要が高まっている再生可能エネルギーの蓄電にご利用いただけます。

・案内ロボット　：　商業施設などでの案内ロボット、医療現場でのサポートロボットに搭載
⇒【鉛蓄電池からの置き換えメリット】
①充電時間が短いので現場を離れ鵜稼働できる
②安全性が高いため商業エリアで受電可能
③小型・軽量なのでロボットへの負担が少ない

労働力の不足や外国人旅行者などへの多言語対応で需要が高まっています。

・ファシリティ　：　道路や公園、工場、施設など街中で使われる設備用電源に搭載
⇒【鉛蓄電池からの置き換えメリット】
①発煙・発火の可能性は少なく安全で幅広い用途に適用
②小型で軽量のため小さな機器にも搭載可能
③屋外に設置される厳しい温度環境(-30～-45℃)にも対応

デジタルサインージや信号機、街路灯、監視カメラ、ポータブル電源、セキュリティー装置など様々な用途に。

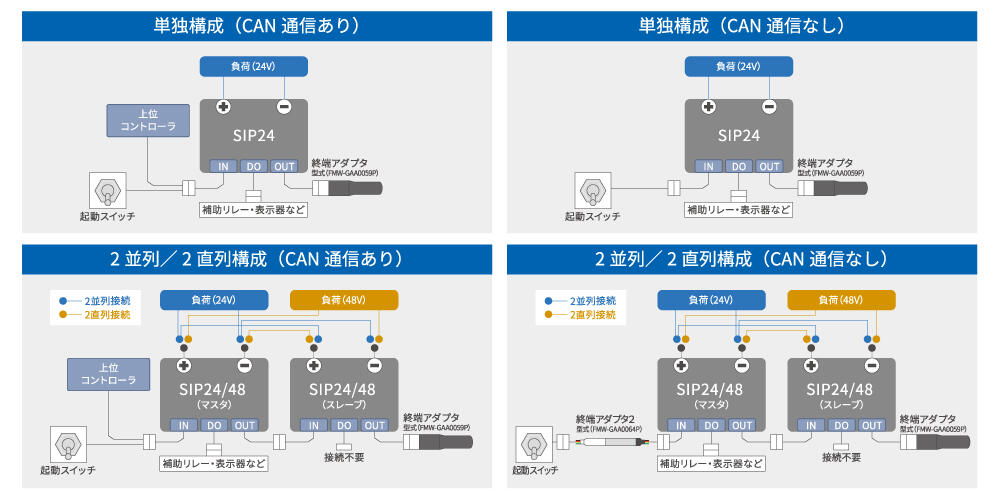

システム構成


種類・価格

購入価格、評価用サンプルについては、当サイトのお問合せフォームまたは、弊社営業員までお問合せください。

製品名 SIP24-23 (24V) SIP48-23 (48V)
型名 FP01101MCB01A FP01101MCB01A×2個 FP01101MCB02A×2個
モジュール構成 単独構成 2並列 2直列
モジュール構成
イメージ		 ver4-イメージ１.jpg ver4-イメージ2.jpg ver4-イメージ表3.jpg
公称電圧 DC25.3V DC50.6V
使用電圧
範囲		 DC16.5～29.7V DC33.0～59.4V
定格容量 22Ah 44Ah 22Ah

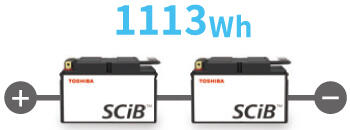

電力量 556Wh 1113Wh 1113Wh
最大許容
電流		 125A(200秒) 150A(200秒) 125A(200秒)
充電方式 CCCV定電流定電圧(V=28.6V) CCCV定電流定電圧(V=57.2V)
寸法 247(W)×188(D)×165(H)mm 左記2個使用 247(W)×188(D)×165(H)mmを2個使用
質量 約8kg 約16kg 約16kg
使用周囲
温度		 -30～45℃
保管周囲
温度		 -30～55℃(推奨35℃以下)
使用 / 保存湿度 85%RH以下（結露なきこと）
防塵防水 IP53相当
保護機能 過充電保護、過放電保護、過電流保護、高温度保護、低温度保護

※鉛蓄電池との比較で記述されている時間、質量、寿命、電池容量、ライフサイクルなどの数値はAGVの適用を想定したある条件下でのメーカー独自のシミュレーションによる参考値です。
※各特性グラフ・データは、製品の性能を保証するものではありません。ある特定の条件下における参考データです。
※製品のデザイン、仕様、部品などは予告なく変更することがあります。
※製品のパッケージデザインは、ウェブおよびカタログ用のため実物とは異なります。
※CCCV：Constant Current Constant Voltage
