Ethernet用避雷器　DT-LAN

フエニックス・コンタクト株式会社

更新日:2023年9月 1日

・業界標準の2倍の高い保護性能
・強靭な金属ボディ
・圧倒的な世界シェアと技術力

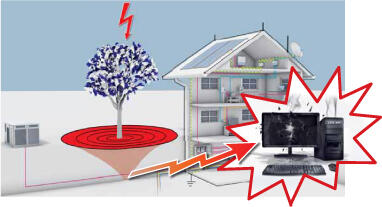

●雷は弱いところを攻撃
雷が直撃でなく遠くで落ちたとしても、機器が被害を受ける場合があります。これが誘導雷と呼ばれるもので、電線だけでなく、電話や通信線を伝って侵入し、特にデリケートな電子機器を攻撃します。

避雷針があるから大丈夫！
避雷器で電源系を保護しているから大丈夫！

これでは通信線・機器を守れているとは言えません。

●重要な機器のネットワーク化
様々な機器がネットワークに接続され、雷の侵入の隙を与えてしまっています。一方、ネットワークに繋がった機器の重要度が上がっており、雷があっても止まってはいけないにも関わらず、防御が弱いのが現状です。

▶ 情報・通信： PC、ネットワークサーバー
▶ 防犯：セキュリティシステム、防犯カメラ
▶ インフラ：各種料金システム（パーキング等）
▶ ビル・住居：ケーブルテレビ、4Kテレビ、ホームネットワーク

業界標準では5kAが中心ですが、当社は10kAと2倍の保護特性を持つことで、お客様の大切なシステム保護を提供いたします。
誘導雷だけでなく、直撃雷にも対応しています。

強靭な金属ボディには理由があります。
強力な直撃雷など、万が一内部破損があっても、ボディ破裂による二次災害を防ぎます。
樹脂ボディよりも安全・安心設計です。

フエニックス・コンタクトは避雷器（SPD）を牽引するメーカーです。
IECの避雷器規格策定にも参加し、自社に大規模な雷サージ発生・試験機を有して開発に活かしており、
世界の雷保護をリードしています。

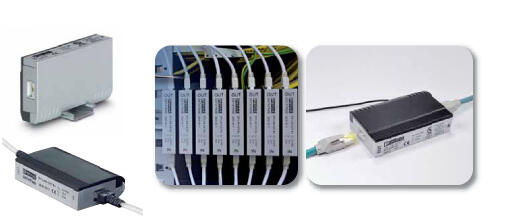

①【DINレール取付け】FA、PA、BA現場やサーバーなどへ高密度実装しやすい方法
(DINレール接地について)アルミ製DINレールは酸化被膜により導通を妨げる可能性がございますので、鉄や銅性のDINレールを
推奨いたします。

②【直接取付け】デスクや棚の上でも取付けし易い方法

購入価格、評価用サンプルについては、当サイトのお問合せフォームまたは、弊社営業員までお問合せください。

型式（製品番号）	DT-LAN-CAT.6+（2881007）
通信コネクタ	RJ45
取付方法	DINレール取付(DINレール接地）、直接取付（本体アース線での接地）
適合回線（Ethernet）	10BASE-T（IEEE 802.3i）、 100BASE-TX（IEEE 802.3u）、 1000BASE-T（IEEE 802.3ab）、 PoE（IEEE 802.3af）、 PoE Plus（IEEE 802.3at）
総放電電流（8/20）μs	10kA
直撃雷電流（10/350）μs	1kA
総放電電流（8/20）μs	10kA

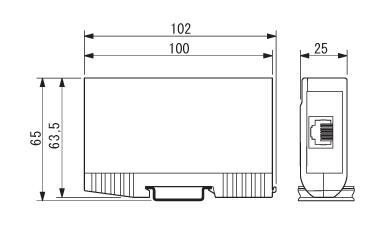

外径寸法（mm）	25×63×103
規格・認証	JIS 5381-21、 IEC 61643-21、 UL-Listed
