薄型中空ブラシレスモータCBA-JHWCシリーズ
更新日:
大きな中空を活かしたコンパクトな製品
高効率・高トルクブラシレスDCモータとASPINAコア技術による小型・軽量・薄型化を実現。産業用ロボットからサービスロボットなど幅広い製品の小型化にご活用いただけます。また、専用ドライバとパッケージでのご提案により、ロボット用電源に適した駆動ユニットを提供いたします。
概要・特長

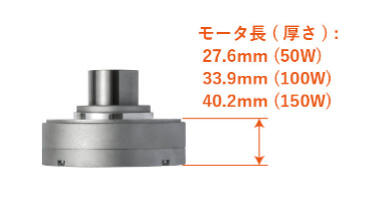

薄型化
業界トップクラスの薄型化、当社従来のブラシレスモータと比較して約50％の薄型化。関節部のスリム化に貢献

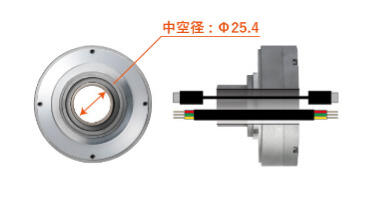

大きな「中空構造」
大きな中空構造（中空径φ25.4）を活用しケーブル配線やエアチューブを通すことが可能。ロボット開発の設計自由度向上に貢献

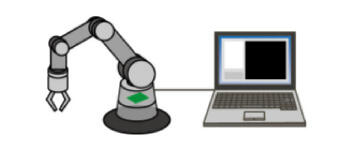

ROS対応
ROS (Robot Operating System) に対応しています。薄型中空ブラシレスモータをROSに対応させるソフトウェアパッケージを公開準備中です。
種類・価格
購入価格、評価用サンプルについては、当サイトのお問合せフォームまたは、弊社営業員までお問合せください。
| 仕様概要 薄型中空ブラシレスモータ |
CBA-50JHWC | CBA-100JHWC | CBA-150JHWC |
| 定格出力 | 50W | 100W | 150W |
| 定格負荷 | 0.19N・m | 0.38N・m | 0.57N・m |
| 定格回転数 | 2,500r/min | 2,500r/min | 2,500r/min |
| 電源電圧 | DC48V | DC48V | DC48V |
| サイズ (モータ径 x 厚さ) |
Φ85 x 27.6mm | Φ85 x 33.9mm | Φ85 x 40.2mm |
| 重量 | 500g | 650g | 800g |
外形寸法

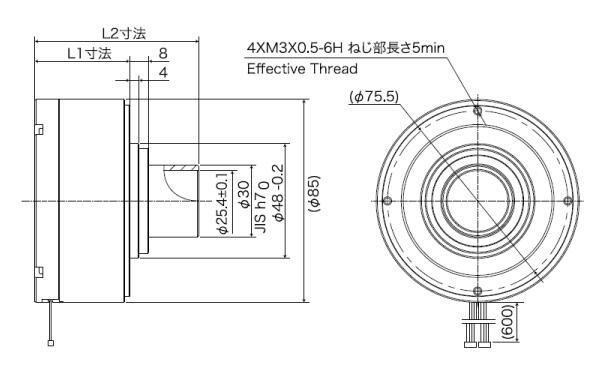

モータ外形図

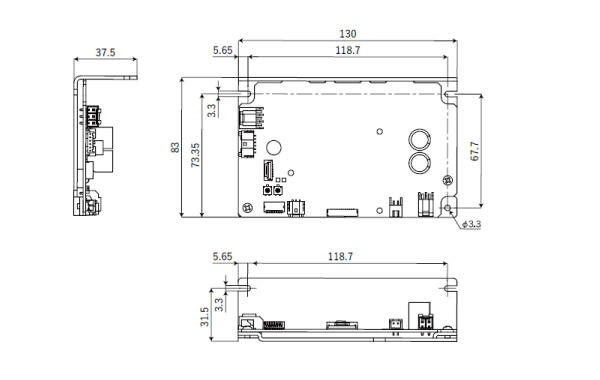

ドライバ外形図
