マシン制御向け・組込み用PC EPC-4000シリーズ
更新日:
第8世代のインテル® Core™ プロセッサシリーズを搭載したハイパフォーマンスな組込み用PC
・インテル Core プロセッサシリーズ Coffee Lake-Sに対応
・周辺機器を自在に拡張。豊富なインターフェイス
・PCI Express 高速拡張スロットモデルを2種用意
・ノイズに強いFG/SG分離設計
・OSシャットダウン不要の電源断運用に対応「電断プロテクト®」
・リアルタイムOS対応のカスタムBIOS
概要・特長
ハイパフォーマンスと自在な拡張性
インテル Core プロセッサシリーズ Coffee Lake-Sに対応
省電力・ハイパフォーマンスの第8世代Coreプロセッサを搭載し、省電力でありながら高い演算・描画能力を実現しています。CPUはEmbeddedタイプの採用により、安定供給を可能にしています。また、内蔵された高性能グラフィックス インテルHD Graphics 630により、DVI-DとDisplayPortでのフルHD動画の2画面出力にも対応しています。
周辺機器を自在に拡張。豊富なインターフェイス
DVI-D、DisplayPort、1000BASE-T×3、USB3.2 Gen2 (USB3.1)×6、USB3.2 Gen1 (USB3.0)×2、シリアル(RS-232C)×1、シリアル(RS-232C/RS-422A/RS-485)×1、オーディオ、GPIO(絶縁、Input×4、Output×4)などの拡張インターフェイスを搭載。様々なシーンにおいてご使用いただくことができます。

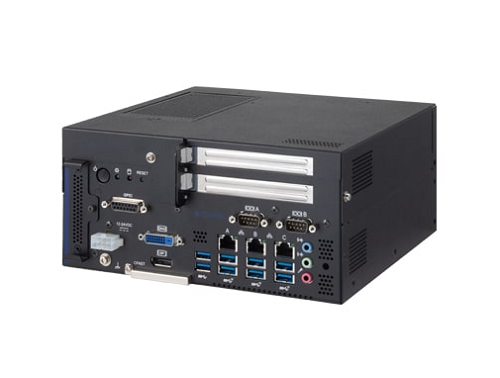

PCI Express 高速拡張スロットモデルを2種用意

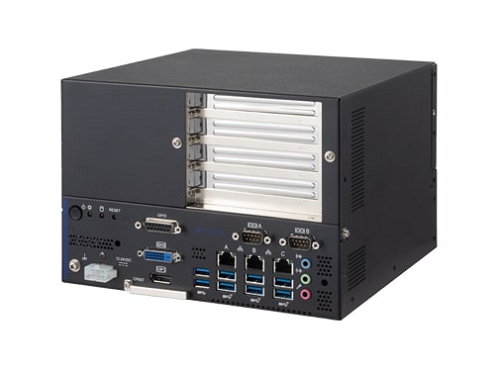

PCIe 8レーン×2スロットのP2モデルと低遅延 Broadcom PCIeスイッチを内蔵した PCIe 4レーン×4スロットのP4モデルを用意。 画像処理、カメラ入力、FPGA、NICなど、妥協しない拡張ボード選びが可能です。
装置組込みに適応
ノイズに強いFG/SG分離設計
モータなどの回転機器や大電力のアクチュエータからの誘導ノイズは電子機器の大敵です。FG (フレームグランド)とSG (シグナルグランド) を分離することでFGから回り込む誘導ノイズによる誤動作を防ぎます。
OSシャットダウン不要の電源断運用に対応「電断プロテクト®」
電源障害からのデータ保護とストレージへの書き込みを禁止する「電断プロテクト®」機能を搭載。Windows IoT Enterpriseのロックダウン (ディスク書き込み抑制) 機能と併用することで、シャットダウン処理なしで安全に電源OFFすることが可能です。また、突然の電源断によるファイルシステムやデータの破損を防ぐことができます。
リアルタイムOS対応のカスタムBIOS
CPUコア/スレッドやオンボードデバイスをOSに合わせて柔軟にカスタマイズできます。ストレージバックアップ/リストア、自己診断機能を始めとしたオリジナル機能がシステムの可用性を高めます。
種類・価格
EPC-4000/EPC-4000P2/EPC-4000P4 本体
型式 | プロセッサ | メモリ | OS | ストレージ | 拡張スロット | 標準価格(¥) |
EPC-4000-DC39000 | Intel Core i7-8700T | 16GB (8GBx2) |
なし | なし | なし | オープン価格 |
EPC-4000-DC3941E | Windows 10 IoT 2019 | 2.5"SSD(TLC) 256GB | オープン価格 | |||
EPC-4000-DC28000 | Intel Core i5-8500T | 8GB (8GBx1) |
なし | なし | オープン価格 | |
EPC-4000-DC2841E | Windows 10 IoT 2019 | 2.5"SSD(TLC) 256GB | オープン価格 | |||
EPC-4000P2-DC39000 | Intel Core i7-8700T | 16GB (8GBx2) |
なし | なし | 2スロット (PCIe(x8)) |
オープン価格 |
EPC-4000P2-DC3941E | Windows 10 IoT 2019 | 2.5"SSD(TLC) 256GB | オープン価格 | |||
EPC-4000P2-DC28000 |
Intel Core i5-8500T |
8GB (8GBx1) |
なし | なし | オープン価格 | |
EPC-4000P2-DC2841E | Windows 10 IoT 2019 | 2.5"SSD(TLC) 256GB | オープン価格 | |||
EPC-4000P4-DC39000 | Intel Core i7-8700T | 8GB (8GBx1) |
なし | なし | 4スロット (PCIe(x4)) |
オープン価格 |
EPC-4000P4-DC3941E | Windows 10 IoT 2019 | 2.5"SSD(TLC) 256GB | オープン価格 | |||
EPC-4000P4-DC28000 | Intel Core i5-8500T |
8GB |
なし | なし | オープン価格 | |
EPC-4000P4-DC2841E | Windows 10 IoT 2019 | 2.5"SSD(TLC) 256GB | オープン価格 |
Windows 10 IoT 2019:Windows 10 IoT Enterprise 2019 LTSC 64bit (日本語/英語/中国語/韓国語)
オプション
ストレージ
型式 | 名称 | 標準価格(¥) |
CFS-4GB-A | 4GB SATA CFastカード(SLC) | ¥26,400 |
CFS-8GB-A | 8GB SATA CFastカード(SLC) | ¥39,600 |
CFS-16GB-A | 16GB SATA CFastカード(SLC) | ¥50,600 |
CFS-16GBQ-A | 16GB SATA CFastカード(Q-MLC) | ¥28,000 |
CFS-32GBM-A | 32GB SATA CFastカード(MLC) | ¥22,000 |
CFS-32GBQ-B | 32GB SATA CFastカード(Q-MLC)(広温度仕様) | ¥32,000 |
その他アクセサリ
型式 | 名称 | 標準価格(¥) |
EPC-BKT | EPC-4000、EPC-4000P2用背面設置金具 | ¥3,500 |
EPC-P4-BKT | EPC-4000P4用背面設置金具 | ¥4,500 |
保証延長サービス
型式 | 名称 | 標準価格(¥) |
ESP-F5F *1 | 保証延長サービスパック 5年一括コース タイプF | ¥75,900 |
ESP-S1F *2 | 保証延長サービスパック 1年継続コース タイプF | ¥21,100 |
*1. 対象製品の有寿命部品を含めた無償修理保証期間をご購入時から5年間に延長するサービスです。※本サービスは、対象製品のご購入と同時にご購入ください。※1年継続コースを同時、または5年一括コース契約中に追加購入いただけると最長6年間有寿命部品含めた修理が無償になります。※対象製品1台ごとに1サービスパックのご購入となります。
*2. 対象製品の有寿命部品を含めた無償修理保証期間を1年間継続するサービスです。保証延長の契約期間内であれば追加購入する事が可能で、最長6年まで延長できます。※対象製品1台ごとに1サービスパックのご購入となります。
定格・性能
仕様
項目 | 拡張スロットなしモデル | 拡張スロット(2スロット)付モデル | 拡張スロット(4スロット)付モデル |
EPC-4000-XXXXXXX | EPC-4000P2-XXXXXXX | EPC-4000P4-XXXXXXX | |
対応OS | Windows 10 IoT Enterprise 2019 LTSC 64-bit 日本語/英語/中国語/韓国語 | ||
CPUソケット | LGA1151 | ||
プロセッサ | Intel® Core™ i7-8700T Processor 2.4GHz Intel® Core™ i5-8500T Processor 2.1GHz 放熱方式:ヒートシンク+FAN |
||
チップセット | Intel® Q370 | ||
BIOS | AMI製BIOS | ||
メモリ | 最大16GB、DDR4-2666 SDRAM Non-ECC | ||
メモリスロット | 2スロット(260ピンSO-DIMMソケット) | ||
グラフィック | Intel® HD Graphics 630 | ||
ストレージシステム | SATAⅢ 2.5"SSD 256GB(3D-TLC)または無し、シリアルATA3.0準拠 | ||
ドライブベイ | 2.5”内蔵方式(SATA)x1 |
2.5”リムーバブル方式(SATA)x1 |
2.5”内蔵方式(SATA)x1 |
拡張ボードスロット | なし | PCI Express(x8)スロットx2 | PCI Express(x4)スロットx4 |
CFast™I/F | CFast™スロットx1、抜け防止機構有り | ||
ディスプレイポート | DVI-Dx1、DisplayPortx1 | ||
オーディオ | 3.5Φステレオミニジャック(ライン出力x1、ライン入力x1、マイク入力x1)、HD Audio準拠 | ||
LANポート | RJ-45コネクタ(1000BASE-T/100BASE-TX/10BASE-T)x3、 LAN-A,B:Intel® I210-AT、LAN-C:Intel® Q370内蔵+PHY I219-LM |
||
USBポート |
USB3.2 Gen2(10Gbps)x6、USB3.2 Gen1(5Gbps)x2 |
||
シリアルポート | RS-232C(9ピンD-SUB)x1、RS-232C/RS422A/RS-485(9ピンD-SUB)x1※BIOS設定 | ||
GPIOポート |
15ピンD-SUBx1(最大経路長:20m)、フォトカプラ絶縁型入出力各4点、ディスクアクセスLED出力 | ||
ハードウェアモニタ | FAN回転数、温度モニタリング、電源電圧モニタリング | ||
ウォッチドッグタイマ |
ソフトウェアプログラマブル、255レベル(1-255秒)、タイムアップ時にリセット発生 |
||
RTC/CMOS | リチウム電池バックアップ 電池寿命:10年以上(25℃)、時計精度:月差±3分以内(25℃) | ||
パワーマネージメント |
BIOSによるパワーマネージメント設定、Power On by Ring/Wake On LAN機能 |
||
セキュリティチップ | TCG TPM 2.0 | ||
定格入力電圧 | 12~24VDC | ||
入力電圧範囲 | 10.8~26.4VDC | ||
USB供給電流 | USB I/F +5V:7.2A | ||
拡張ボード供給電源容量 | なし |
+12V:2.1A、+3.3V:3A *5 |
+12V:2.1A、+3.3V:3A※3 |
接続 | SG-FG/分離 | ||
規格 | VCCIクラスA、FCCクラスA、CEマーキング(EMC指令クラスA、RoHS指令) | ||
使用周囲温度 | 0~55℃ | ||
保存周囲温度 | -20~85℃ | ||
周囲湿度 | 20~85%RH(ただし、結露しないこと) | ||
腐食性ガス | ないこと | ||

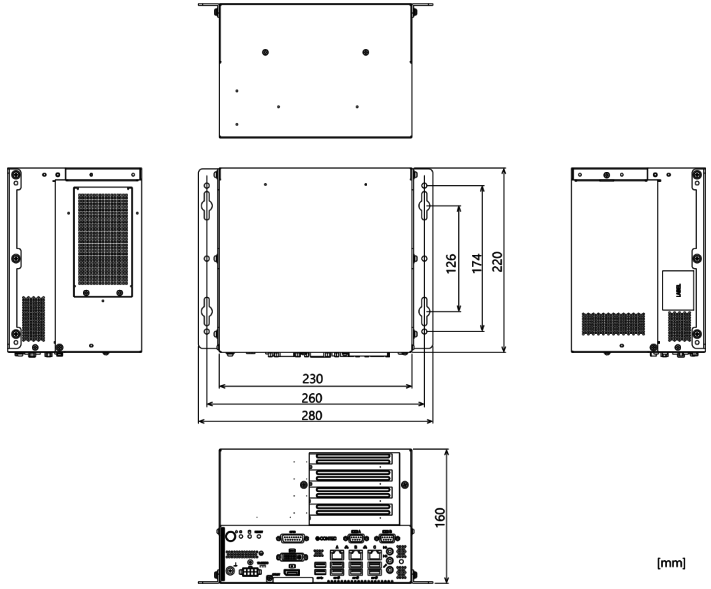

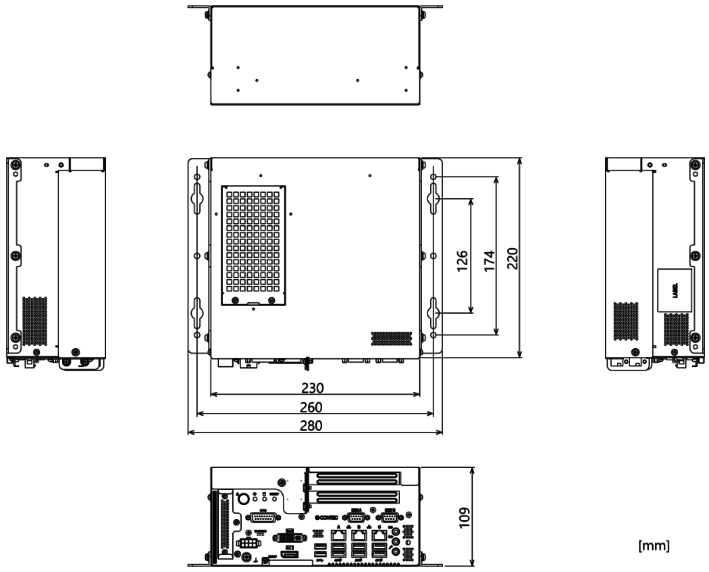

外形寸法(mm) *3 | 230(W)x220(D)x70(H) | 230(W)x220(D)x109(H) | 230(W)x220(D)x160(H) |
質量 *4 | 約2.8kg | 約3.4kg | 約4.1kg |
*3. 固定金具および、突起部は含みません。
*4. 製品構成により質量が変わることがあります。(同梱品は除く)
*5. 拡張スロット(2スロット/4スロット)付きモデルの拡張ボード供給電源容量の合計は50W以下(1スロットあたり25W以下)にしてください。
