ST6000シリーズ（GP-Pro EX対応 ワイドモデル）
更新日:
豊富な表現力で現場のデータはもっと扱いやすくなる
・色鮮やかな表示で視認性アップ
・高級感あふれるアルミベゼルを採用
・起動画面の変更で独自デザインのディスプレイに
概要・特長
色鮮やかな表示で視認性アップ
最大1,600万色のTFTカラー液晶を採用。画像もクリアに表示できます。
高級感あふれるアルミベゼルを採用
スタイリッシュな見た目で、装置デザインの向上に貢献します。

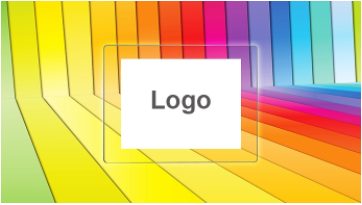

起動画面の変更で独自デザインのディスプレイに
＜起動画面の変更＞
起動時、会社ロゴなど任意のイメージ（.png）を表示させることが可能です。
＜オーバーレイのカスタマイズ＞
オリジナルカラーやロゴ入りなど、オーバーレイのカスタマイズも承ります。
上記を組合わせることにより、自社独自ディスプレイのように見せることもできます。
画面デザインを一新して、装置のイメージアップ
装置の付加価値を向上させるデザイン提案を含めた作画代行サービス（有償）。
高い接続性
様々な制御機器とプログラムレスで接続できるほか、データ収集やリモート監視などのゲートウェイ用途としても使用できます。
セキュアリモートアクセス 「Pro-face Connect」
セキュアリモートアクセス 「Pro-face Connect」は、わずかな工数・コストで遠隔監視の実現をサポートするソフトウェアです。セキュリティー面でも安全な遠隔監視ソリューションを実現できます。
Pro-face Connectにより、プログラマブル表示器にセキュアリモートアクセスの機能が組み込まれるので、新たにVPNルーターを配置する必要はありません。ライセンスのランニングコストだけで運用できます。
一人でも設置が簡単
手で仮止めできる取付け金具*を採用。工具なしでも簡単に、仮止めが行えます。
脱落防止フックは、落下防止を配慮した設計なので、1人でも設置が可能となり、作業効率がアップします。
*ST-6200WAは非対応です。仮止めにもドライバーが必要となります。スプリングクリップ（オプション品）をご使用の場合は、工具なしでの取付けが可能となります。

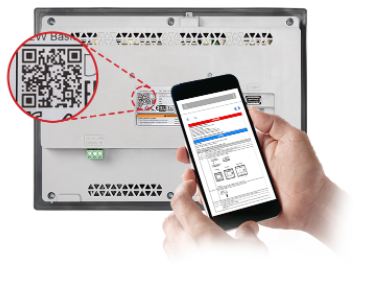

QRコード読取で素早くマニュアルを表示
ハードウェアマニュアルやFAQ、製品情報を、製品背面のQRコードから簡単に参照可能* 。現場でのメンテナンス効率アップにも貢献します。
*インターネット接続が必要です
種類・価格
ST6000シリーズ（GP-Pro EX対応モデル）本体
| 名称 | 型式 | 画面サイズ | 表示色･階調 | タッチパネル方式 | インターフェイス | 定格電圧 |
| ST-6700WA | PFXST6700WADE | 15型ワイド | 1,600万色 白色LED、 16段階輝度調整 |
アナログ抵抗膜方式 （シングルタッチ） |
RS-232C x 1 RS-422/485 x 1 Ethernet x 2 USB2.0 Type A x 1 USB2.0 micro B x 1 |
DC24V |
| ST-6600WA | PFXST6600WADE | 12型ワイド | ||||
| ST-6500WA | PFXST6500WADE | 10型ワイド | ||||
| ST-6400WA | PFXST6400WADE | 7型ワイド | ||||
| ST-6200WA | PFXST6200WADE | 4型ワイド | RS-232C/422/485 x 1 Ethernet x 1 USB2.0 Type A x 1 USB2.0 micro B x 1 |
オプション
シリアルインターフェイス
| 名称 | 形式 | 概要 |
対応機種 |
| RS-422コネクター端子台変換アダプター | PFXZCBADTM1 | シリアルインターフェイス（D-Sub 9 ピンプラグ）の出力を RS-422用端子台に変換するアダプター |
全機種 |
| COMポート変換アダプター | CA3-ADPCOM-01 |
シリアルインターフェイスにRS-422用通信オプションを |
|
| RS-232Cアイソレーションユニット | CA3-ISO232-01 | 各種ホストと本製品を絶縁して接続するためのユニット （RS-232C/RS-422 切替） |
USB（Type A）インターフェイス
| 名称 | 形式 | 概要 | 対応機種 |
| USBケーブル（5 m） *1 | FP-US00 | USBプリンター (TYPE B) 接続用ケーブル | 全機種 |
| USB前面取付けケーブル（1 m） | CA5-USBEXT-01 | USBインターフェイスを盤の前面に取り付けるための延長ケーブル | |
| USBクランプ Type A（1ポート） | PFXZCBCLUSA1 | USB（Type A）ケーブルの脱落を防止する抜け止め金具（5個入り） | |
| USB/RS-422/485変換アダプター *1 | PFXZCBCBCVUSR41 | 本製品（USB Type A）と周辺機器（RS-422/485）を接続するアダプター | |
| EZテンキー *1 | PFXZCCEUKB1 | 本製品とUSBで接続するテンキー | |
| EZタワーライト 円形台座付ポール取付けタイプ *1 |
XVGU3SHAG | USB 接続型積層式LED表示灯、円形台座付ポール取付けタイプ、3段、 φ60、点灯・点滅、ブザー付き |
|
| EZタワーライト直付けタイプ *1 | XVGU3SWG | USB 接続型積層式LED表示灯、直付けタイプ、3段、φ60、点灯・点滅、 ブザー付き |
*1 ご使用の画面作成ソフトウェアでの対応状況をご確認ください。
USB（micro B）インターフェイス
| 名称 | 形式 | 概要 | 対応機種 |
| USB転送ケーブル | PFXZUSCBMB2 | パソコン（USB Type A）から本製品（USB micro B）へ画面データを 転送するケーブル |
全機種 |
| USB（micro B）前面取付けケーブル | PFXZCIEXMB2 | USB（micro B）インターフェイスを操作盤の前面に取り付けるための 延長ケーブル |
その他
| 名称 | 形式 | 概要 | 対応機種 | |
| 紫外線（UV）保護機能付き 画面保護シート |
4型用 | PFXZCIDS42 | 紫外線（UV）からの表示面の保護、および防汚用の使い捨てシート （1パック1枚入り） |
PFXST6200WAD PFXST6200WADE |
| 7型用 | PFXZCIDS72 | PFXST6400WAD PFXST6400WADE |
||
| 10型用 | PFXZCIDS102 | PFXST6500WAD PFXST6500WADE |
||
| 15型用 | PFXZCIDS152 | PFXST6700WAD PFXST6700WADE |
||
| 画面保護シート | 12型用 | PFXZCDDS122 | 表示面の保護、および防汚用の使い捨てシート（1パック5枚入り） | PFXST6600WAD PFXST6600WADE |
| スプリングクリップ | 4型用 | XBTZ3002 | 取り付け金具 | PFXST6200WAD PFXST6200WADE |
ソフトウェア
| 名称 | 型式 | 概要 | 対応機種 | |
| GP-Pro EX | PFXEXEDV40 | 画面作成＆ロジック作成ソフトウェア（Ver. 4.09.200以降） | PFXST6200WADE PFXST6400WADE PFXST6500WADE PFXST6600WADE PFXST6700WADE |
|
| GP-Pro EX Editor ライセンス | PFXEXEDLS40 | GP-Pro EX Editorライセンス *2 | ||
| GP-Pro EX Editor グループライセンス | PFXEXGRPLS40 | GP-Pro EX Editorグループライセンス（10ライセンス）*3 | ||
| GP-Viewer EX | 1ライセンス | EX-VIEWER-LICENSE | PCからリモートで本製品へアクセスするためのライセンス （Ver. 3.09.200以降） |
|
| 10ライセンス | EX-VIEWER-LICENSE-10 | |||
| 30ライセンス | EX-VIEWER-LICENSE-30 | |||
*2 Webサイトからダウンロードした体験版を製品版としてご利用する際、または2台目以降のPCにGP-Pro EXをインストールする際にご購入ください。パソコン1台につき、1ライセンスが必要です。
*3 グループライセンスは、10台までのパソコンにインストール可能なシリアルナンバーとキーコードがセットになっています。（事業所内にあるパソコン10台までとなります。対象は、GP-Pro EX Ver. 4.0以降となります）
定格・性能
ST6000シリーズ（GP-Pro EX対応モデル）
| 名称 | ST-6200WA | ST-6400WA | ST-6500WA | ST-6600WA | ST-6700WA |
| 型式 | PFXST6200WADE | PFXST6400WADE | PFXST6500WADE | PFXST6600WADE | PFXST6700WADE |
| 表示サイズ | 4.3型ワイド | 7型ワイド | 10.1型ワイド | 12.1型ワイド | 15.6型ワイド |
| 画面解像度 | 480x272 | 800x480 | 1024x600 | 1280x800 | 1366x768 |
| 表示デバイス | TFTカラーLCD | ||||
| 表示色･階調 | 1,600万色 | ||||
| バックライト | 白色LED（交換不可） | ||||
| バックライト寿命 | 50,000時間以上(周囲温度25℃、連続点灯時、輝度が25%になるまでの時間） | ||||
| 輝度調整 | 16段階（タッチパネルまたはソフトウェアで調整） | ||||
| タッチパネル方式 | アナログ抵抗膜方式（シングルタッチ） | ||||
| タッチパネル寿命 | 100万回以上 | ||||
| 定格電圧 | 24VDC | ||||
| 電圧許容範囲 | 19.2～28.8VDC | ||||
| 使用周囲温度 | 0～+50℃ | ||||
| 保存周囲温度 | -20～+60℃ | ||||
| 使用周囲温度 | 10～90％RH（結露ないこと、湿球温度39℃以下） | ||||
| 保存周囲湿度 | 10～90％RH（結露ないこと、湿球温度39℃以下） | ||||
| 腐食性ガス | 腐食性ガスないこと | ||||
| アプリケーションメモリ | 画面エリア:64MB、ユーザーフォントエリア:8MB、ロジックプログラムエリア:132KB、FLASH EPROM（取り外し不可） | ||||
| バックアップメモリ | 画面エリア:SRAM 320KB、変数エリア:SRAM 64KB、時計データバックアップ:一次電池（交換可能） | ||||
| シリアル（COM1） | RS-232C/422/485 x 1 | RS-232C x 1 | |||
| シリアル（COM2） | ー | RS-422/485 x 1 | |||
| イーサネット | 10BASE-T/100BASE-TX、 RJ-45 x 1 |
10BASE-T/100BASE-TX、RJ-45 x 2 | |||
| USB Type A | USB2.0(Type A) x 1 | ||||
| USB Type B | USB2.0(micro B) x 1 | ||||
| 冷却方式 | 自然空冷 | ||||
| 保護構造 | IP65F、TYPE 1、TYPE 4X（室内専用）、TYPE 13（パネル埋込時のフロント面）*1 | ||||
| 外形寸法 | W134.5xH108.5xD43mm | W208xH153xD45mm | W273xH203xD47mm | W313xH235xD50mm | W412xH268xD50mm |
| パネルカット寸法 | W118.5xH92.5mm | W190xH135mm | W255xH185mm | W295xH217mm | W394xH250mm |
| 質量 | 0.4kg以下 | 0.8kg以下 | 1.3kg以下 | 1.8kg以下 | 2.7kg以下 |
*1 本製品をパネルに取り付けたときのフロント部分に関する保護構造です。当該試験条件で適合性を確認していますが、あらゆる環境での使用を保証しているものではありません。特に試験に規定されている油であっても、長時間にわたり噴霧状態に本製品がさらされている場合や極端に粘度の低い切削油にさらされている場合などは、フロント部のシートのはがれにより油の浸入が発生することがあります。その場合は別途対策が必要となります。
また、規定外の油でも同様の浸入やプラスチックが変質することがあります。本製品を使用する前にあらかじめご使用の環境をご確認ください。
また、長時間使用した防滴ガスケット（パッキン）や一度パネル取り付けした防滴ガスケット（パッキン）はキズや汚れが付き、十分な保護効果を得られない場合があります。安定した保護効果を得るためには、防滴ガスケット（パッキン）の定期的な交換をお勧めします。
