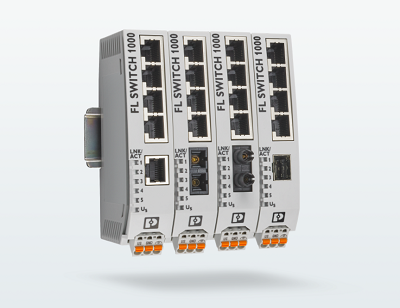

アンマネージドスイッチ FL SWITCH 1000Nシリーズ
更新日:
アンマネージドスイッチの困った！をすっきり解決します
・取付けスペース・配線工数の削減
・取付け方法をフレキシブルに選択可能
・優先制御（QoS）で一般LAN機器と共存
・グラスファイバのさまざまな接続方式
・過酷な周囲条件向けのバージョンも用意
概要・特長
取付けスペース・配線工数の削減

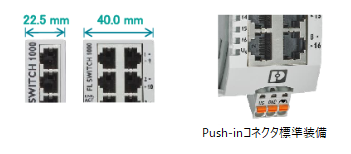

業界最小クラスの薄さを実現したコンパクトな筐体により、様々なアプリケーションに適応いたします。
Push-inコネクタの標準装備により、ツールレス化・配線工数の削減に貢献します。前面アクセスにより上面の配線スペースが不要となり、作業性も向上します。
さらにスイッチ前面と側面の状態LEDにより、接続状態に関する基本的な情報が一目でわかります。そのため、ケーブル不良などによる接続の中断をすばやく診断できます。
取付け方法をフレキシブルに選択可能

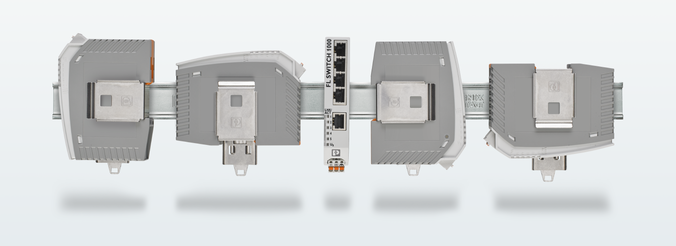

独自の取付けアクセサリ DINレールアダプタ（別売）により、FL SWITCH 1000Nシリーズの機器はDINレールに平らに取り付けることができます。

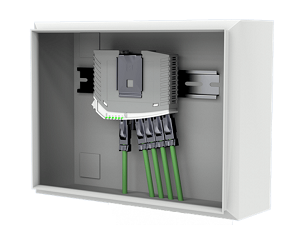

その結果、スペースが非常に貴重な小型または薄型制御盤でも、スイッチを使用することができます。ケーブル取り回し方向（90度毎に回転・4方向）を自由に選択でき、強い曲げによるLANケーブルのトラブルを防止します。そのためスイッチをフレキシブルに使用できるだけではなく、製品バリエーションを少なくして在庫コストも削減することができます。
優先制御（QoS）で一般LAN機器と共存
FL SWITCH 1000Nシリーズのスイッチは完全にプラグ・アンド・プレイ対応で、設定の必要がありません。このスイッチはオートメーションプロトコル向けに強化されたデータトラフィック優先順位付けをQoSの優先制御で行い、PROFINETおよびEtherNet/IP™等オートメーションネットワークのリアルタイム性をサポート、一般LAN機器との共存で発生する通信タイムアウトエラーを防止します。その結果、ネットワークの安定性とシステムの可用性が向上します。
グラスファイバのさまざまな接続方式
FL SWITCH 1000Nシリーズのアンマネージドスイッチは、銅線ケーブルを介した従来のイーサネット通信と、グラスファイバ接続を介した長い通信パスの両方を可能にします。最大16個のRJ45ポートまたはさまざまなグラスファイバインターフェース（SC、ST/BFOC、SFP）を備えた多数のバージョンから、アプリケーションに最適なソリューションを選択します。さらに、SFPポートを備えた機器は、特に高レベルの柔軟性を備えており、幅広いSFPモジュールをご利用いただけます。したがって、電線長が最長80 kmのマルチモードまたはシングルモード接続を構築することができます。
過酷な周囲条件向けのバージョンも用意
後ろに「NT」が付くバージョンは、プロセス産業や海運業など、要求の厳しいアプリケーションでの使用に最適化されています。-40°C～+75°Cの広い温度範囲と、産業固有のATEX、IECEx、UL Class 1 Div 2、および船級承認により、これら産業での過酷な環境条件に理想的です。さらに、これらのスイッチは、ANSI/ISA規格のクラスG3に準拠しており、保護コーティングを施した特殊仕様での納入も可能です。「C」の識別子（Conformal Coating：基板コーティング）が追加されたこれらの機器では、プリント基板上の電子部品は組み立て後に保護コーティング層で覆われます。これは、高湿度、埃、化学物質などの外部の影響に対して高レベルの保護を提供します。そのため、環境条件による損傷や故障のリスクは最小化されます。
種類・価格
| 分類 | 型式 | 製品番号 | RJ45（Copper） | 光ファイバ | 標準価格（税別） | ||
| ポート数 | 伝送速度 | ポート数（種別） | 伝送速度 | ||||
| スタンダード |
FL SWITCH 1005N | 1085039 | 5 | 10/100Mbps | - | - | お問合せください |
| FL SWITCH 1008N | 1085256 | 8 | 10/100Mbps | - | - | お問合せください | |
| FL SWITCH 1016N | 1085255 | 16 | 10/100Mbps | - | - | お問合せください | |
| FL SWITCH 1105N | 1085254 | 5 | 10/100/1000Mbps | - | - | お問合せください | |
| FL SWITCH 1108N | 1085243 | 8 | 10/100/1000Mbps | - | - | お問合せください | |
| FL SWITCH 1116N | 1085219 | 16 | 10/100/1000Mbps | - | - | お問合せください | |
| 広温度範囲 | FL SWITCH 1005NT | 1085170 | 5 | 10/100Mbps | - | - | お問合せください |
| FL SWITCH 1008NT | 1085165 | 8 | 10/100Mbps | - | - | お問合せください | |
| FL SWITCH 1105NT | 1085163 | 5 | 10/100/1000Mbps | - | - | お問合せください | |
| FL SWITCH 1108NT | 1085162 | 8 | 10/100/1000Mbps | - | - | お問合せください | |
| 光ファイバ対応 | FL SWITCH 1004N-FX | 1084159 | 4 | 10/100Mbps | 1 | 100Mbps | お問合せください |
| FL SWITCH 1004N-FX ST | 1085179 | 4 | 10/100Mbps | 1 | 100Mbps | お問合せください | |
| FL SWITCH 1004N-FX SM | 1085214 | 4 | 10/100Mbps | 1 | 100Mbps | お問合せください | |
| FL SWITCH 1004N-SFX | 1085177 | 4 | 10/100Mbps | 1（SFP） | 100Mbps | お問合せください | |
| FL SWITCH 1005N-2SFX | 1085176 | 5 | 10/100Mbps | 2（SFP） | 100Mbps | お問合せください | |
| FL SWITCH 1104N-SFP | 1085173 | 4 | 10/100/1000Mbps | 1（SFP） | 100/1000Mbps | お問合せください | |
| FL SWITCH 1105N-2SFP | 1085171 | 5 | 10/100/1000Mbps | 2（SFP） | 100/1000Mbps | お問合せください | |
| 光ファイバ対応 ･広温度範囲 |
FL SWITCH 1004NT-SFX | 1085169 | 4 | 10/100Mbps | 1（SFP） | 100Mbps | お問合せください |
| FL SWITCH 1005NT-2SFX | 1085164 | 5 | 10/100Mbps | 2（SFP） | 100Mbps | お問合せください | |
| FL SWITCH 1012NT-2SFP | 1249598 | 12 | 10/100Mbps | 2（SFP） | 100/1000Mbps | お問合せください | |
定格・性能
スタンダード
| 型式 | FL SWITCH 1005N | FL SWITCH 1008N | FL SWITCH 1016N | FL SWITCH 1105N | FL SWITCH 1108N | FL SWITCH 1116N |
| 製品番号 | 1085039 | 1085256 | 1085255 | 1085254 | 1085243 | 1085219 |
| RJ45 ポート数 | 5 | 8 | 16 | 5 | 8 | 16 |
| RJ45 伝送速度 | 10/100Mbps | 10/100/1000Mbps | ||||
| スイッチングタイプ | ストア＆フォワード | |||||
| Auto-Negotiation/ Auto-MDI/MDIX |
〇/〇 | |||||
| MACアドレス学習数 | 2K | 2K | 8K | 2K | 4K | 8K |
| EEE (Energy Efficient Ethernet) |
〇 | 〇 | 〇 | 〇 | 〇 | 〇 |
| ジャンボフレーム | - | - | - | 〇(9kB) | 〇(9kB) | 〇(9kB) |
| フロー制御（送信/受信） | OFF | OFF | OFF | OFF | OFF | OFF |
| 802.1p/Cos優先制御（QoS） | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 |
| PROFINET優先制御（QoS） | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 |
| EtherNet/IP優先制御（QoS） | - | - | - | 〇 | 〇 | 〇 |
| 定格入力電圧 | 24VDC/24VAC | 24VDC | ||||
| 許容電圧範囲 | 9～32VDC/18～30VAC(50/60Hz) | 9～32VDC | ||||
| 動作温度 | -10～60℃(*2) | |||||
| 動作/保管湿度 | 5～95%（結露無） | |||||
| 保護等級 | IP30 | |||||
| ハウジング材質 （本体/フロントパネル） |
ポリカーボネート | アルミニウム/ ポリカーボネート |
||||
| 寸法 W×H×D(mm) | 22.5×117×84 | 22.5×140.4×92.4 | 40×140.4×92.4 | 22.5×117×84 | 22.5×140.4×92.4 | 40×140.4×92.4 |
| 取付け方法 | DINレール(*1) | |||||
(*1)専用DINレールアダプタ･パネルアダプタに対応。
(*2)水平取付け時はデレーティング（高温側が5℃低下）があります。
広温度範囲
| 型式 | FL SWITCH 1005NT | FL SWITCH 1008NT | FL SWITCH 1105NT | FL SWITCH 1108NT |
| 製品番号 | 1085170 | 1085165 | 1085163 | 1085162 |
| RJ45 ポート数 | 5 | 8 | 5 | 8 |
| RJ45 伝送速度 | 10/100Mbps | 10/100/1000Mbps | ||
| スイッチングタイプ | ストア＆フォワード | |||
| Auto-Negotiation/Auto-MDI/MDIX | 〇/〇 | |||
| MACアドレス学習数 | 2K | 2K | 4K | 4K |
| EEE(Energy Efficient Ethernet) | 〇 | 〇 | 〇 | 〇 |
| ジャンボフレーム | - | - | 〇(9kB) | 〇(9kB) |
| フロー制御（送信/受信） | OFF | OFF | OFF | OFF |
| 802.1p/Cos優先制御（QoS） | 〇 | 〇 | 〇 | 〇 |
| PROFINET優先制御（QoS） | 〇 | 〇 | 〇 | 〇 |
| EtherNet/IP優先制御（QoS） | - | - | 〇 | 〇 |
| 定格入力電圧 | 24VDC/24VAC | |||
| 許容電圧範囲 | 9～32VDC/18～30VAC(50/60Hz) | |||
| 動作温度 | -40～75℃(*2) | |||
| 動作/保管湿度 | 5～95%（結露無） | |||
| 保護等級 | IP30 | |||
| ハウジング材質（本体/フロントパネル） | アルミニウム/ポリカーボネート | |||
| 寸法 W×H×D(mm) | 22.5×117×84 | 22.5×140.4×92.4 | 22.5×117×84 | 22.5×140.4×92.4 |
| 取付け方法 | DINレール(*1) | |||
(*1)専用DINレールアダプタ･パネルアダプタに対応。
(*2)水平取付け時はデレーティング（高温側が5℃低下）があります。
光ファイバ対応
| 型式 | FL SWITCH 1004N-FX | FL SWITCH 1004N-FX ST | FL SWITCH 1004N-FX SM | FL SWITCH 1004N-SFX | FL SWITCH 1005N-2SFX | FL SWITCH 1104N-SFP | FL SWITCH 1105N-2SFP |
| 製品番号 | 1084159 | 1085179 | 1085214 | 1085177 | 1085176 | 1085173 | 1085171 |
| RJ45 ポート数 | 4 | 4 | 4 | 4 | 5 | 4 | 5 |
| RJ45 伝送速度 | 10/100Mbps | 10/100/1000Mbps | |||||
| 光 ポート数（種別） | 1 | 1 | 1 | 1（SFP） | 2（SFP） | 1（SFP） | 2（SFP） |
| 光 伝送速度 | 100Mbps | 100/1000Mbps | |||||
| 光 モード/コネクタ | マルチ/SC | マルチ/ST (BFOC) |
シングル/SC | - | - | - | - |
| 光 伝送波長 | 1310nm | - | - | - | - | ||
| 光ファイバ種別 | 50/125,62.5/125μm | 9/125μm | - | - | - | - | |
| スイッチングタイプ | ストア＆フォワード | ||||||
| Auto-Negotiation/ Auto-MDI/MDIX |
〇/〇(*3) | ||||||
| MACアドレス学習数 | 2K | 2K | 2K | 2K | 2K | 4K | 4K |
| EEE (Energy Efficient Ethernet) |
〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 |
| ジャンボフレーム | - | - | - | - | - | 〇(9kB) | 〇(9kB) |
| フロー制御（送信/ 受信） |
OFF | OFF | OFF | OFF | OFF | OFF | OFF |
| 802.1p/Cos優先 制御（QoS） |
〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 |
| PROFINET優先 制御（QoS） |
〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 |
| EtherNet/IP優先 制御（QoS） |
- | - | - | - | - | 〇 | 〇 |
| 定格入力電圧 | 24VDC/24VAC | ||||||
| 許容電圧範囲 | 9～32VDC/18～30VAC(50/60Hz) | ||||||
| 動作温度 | -10～60℃(*2) | ||||||
| 動作/保管湿度 | 5～95%（結露無） | ||||||
| 保護等級 | IP30 | ||||||
| ハウジング材質 （本体/フロント パネル） |
ポリカーボネート | ||||||
| 寸法 W×H×D(mm) | 22.5×117×84 | 22.5×140.4 ×92.4 |
22.5×117 ×84 |
22.5×140.4 ×92.4 |
|||
| 取付け方法 | DINレール(*1) | ||||||
(*1)専用DINレールアダプタ･パネルアダプタに対応。
(*2)水平取付け時はデレーティング（高温側が5℃低下）があります。
(*3)RJ45ポートにて対応。光ポートは速度固定でAuto-MDI/MDIX非対応となります。
光ファイバ対応・広温度範囲
| 型式 | FL SWITCH 1004NT-SFX | FL SWITCH 1005NT-2SFX | FL SWITCH 1012NT-2SFP |
| 製品番号 | 1085169 | 1085164 | 1249598 |
| RJ45 ポート数 | 4 | 5 | 12 |
| RJ45 伝送速度 | 10/100Mbps | ||
| 光 ポート数（種別） | 1（SFP） | 2（SFP） | 2（SFP） |
| 光 伝送速度 | 100Mbps | 100/1000Mbps | |
| 光 モード/コネクタ | - | - | - |
| 光 伝送波長 | - | - | - |
| 光ファイバ種別 | - | - | - |
| スイッチングタイプ | ストア＆フォワード | ||
| Auto-Negotiation/Auto-MDI/MDIX | 〇/〇(*3) | ||
| MACアドレス学習数 | 2K | 2K | 8K |
| EEE(Energy Efficient Ethernet) | 〇 | 〇 | 〇 |
| ジャンボフレーム | - | - | - |
| フロー制御（送信/受信） | OFF | OFF | OFF |
| 802.1p/Cos優先制御（QoS） | 〇 | 〇 | 〇 |
| PROFINET優先制御（QoS） | 〇 | 〇 | 〇 |
| EtherNet/IP優先制御（QoS） | - | - | - |
| 定格入力電圧 | 24VDC/24VAC | 24VDC | |
| 許容電圧範囲 | 9～32VDC/18～30VAC(50/60Hz) | 9～32VDC | |
| 動作温度 | -40～75℃(*2) | ||
| 動作/保管湿度 | 5～95%（結露無） | ||
| 保護等級 | IP30 | ||
| ハウジング材質（本体/フロントパネル） | アルミニウム/ポリカーボネート | ||
| 寸法 W×H×D(mm) | 22.5×117×84 | 22.5×140.4×92.4 | 40×140.4×92.4 |
| 取付け方法 | DINレール(*1) | ||
(*1)専用DINレールアダプタ･パネルアダプタに対応。
(*2)水平取付け時はデレーティング（高温側が5℃低下）があります。
(*3)RJ45ポートにて対応。光ポートは速度固定でAuto-MDI/MDIX非対応となります。
