3.5mmピッチプッシュイン端子台基板用コネクタ
プッシュイン端子台基板用コネクタ XW4M /XW4N
更新日:
日本市場の声を反映させて生まれたプッシュイン端子台基板用コネクタ
・独自の嵌合構造により、簡単な挿抜と接触信頼性の確保を両立。
・ソケット天面のピン番号印字を標準装備、基板などへの印字作業が不要。
・ドライバを挿した状態で保持する「ハンズフリー」機構が高い作業性を実現。
・スルーホールリフローはんだ付け対応で、リフロー実装が可能。
概要・特長
FAシステム機器、産業用ロボットなど数多くのメーカー設計者にヒアリングを行い、既存のプッシュイン端子台基板用コネクタに対して不満があることが分かりました。その不満とはコネクタの挿抜が硬いこと、製造や検査工程ではコネクタを複数回挿抜する必要があり、コネクタの挿抜が硬く力を入れすぎることが操作用レバーの折れやピン曲がりの不具合を発生させていました。このような声を聴いて生まれたのが、オムロン独自の2枚ばね構造で、簡単に抜き差しが可能なプッシュイン端子台基板用コネクタXW4M/XW4Nシリーズになります。

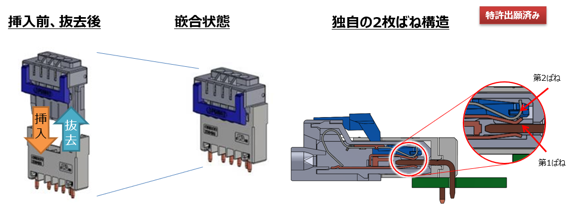

独自の2枚ばね構造により、簡単な挿抜と接触信頼性の確保を両立しました
独自の2枚ばね構造は、青色のレバーを押すことで第2ばねが持ち上がり、挿抜力をコントロールし、軽い力でコネクタの挿抜が可能となります。その挿抜力は既製品に対して、1ピンあたりの挿抜力は約80%ダウンを実現しています。また、構造上、片手で簡単に抜き差しすることが可能です。

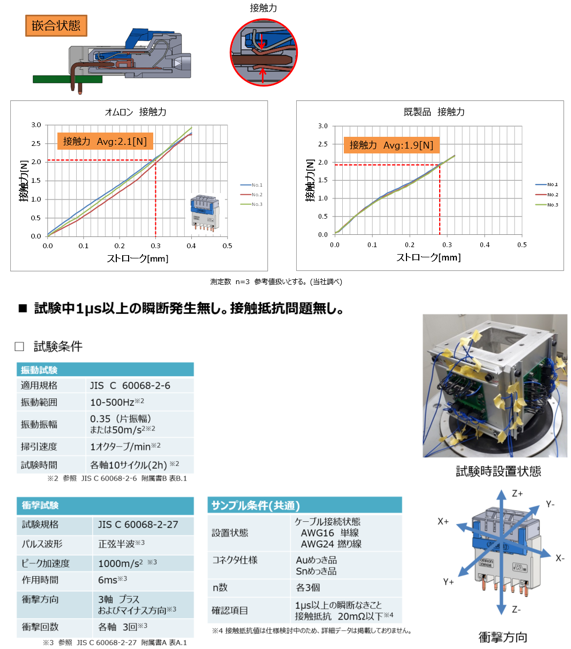

ユーザーの作業性に拘ったコンセプト”簡単にコネクタの挿抜が可能”であることは、簡単にコネクタは抜けてしまうのではないかと心配されます。オムロン独自の２枚ばね構造は、簡単に抜き差しでき、従来のタイプと同等の接触信頼性を確保し、安心してご使用いただけます。

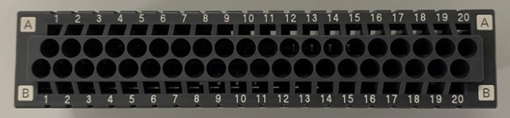

ソケット天面のピン番号マーキングを標準装備、基板などへのマーキング作業を不要にしました
従来のタイプでは端子台にピン番号のマーキングが無いため、シールを基板などに貼りピン番号を表示していました。そのためのシールを貼る工数が増え、貼り付けのスペースを確保する必要もありました。ソケット天面にピン番号を標準装備しており、この工数が不要になります。

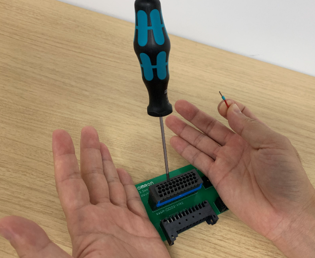

ドライバを挿した状態で保持する「ハンズフリー」機構が高い作業性を実現しました
従来のタイプではケーブルの取り外し作業を行う場合、コネクタを固定し、ドライバでの解除が必要でした。ドライバをドライバ用開口部で保持できることから、ケーブル取り外しが両手で可能となり作業性がアップします。
種類・価格
購入価格、評価用サンプルについては、当サイトのお問合せフォームまたは、弊社営業員までお問合せください。
一覧
| 型式 | 1列タイプ、ストレート端子 | １列タイプ、L形端子 | ２列タイプ、ストレート端子 | 2列タイプ、L形端子 |
| XW4M-□□D1-V1D□ | XW4M-□□D1-H1D□ | XW4M-□□D2-V1D□ | XW4M-□□D2-H1D□ | |
| プラグ |
|
|
|
|
| 型式 | 1列タイプ | 2列タイプ | ||
| XW4N-□□D1-□ | XW4N-□□D2-□ | |||
|
ソケット |
|
|
||
型式
1列プラグ
| 1列プラグ、ストレート端子 | 1列プラグ、L形端子 | |||
|
|
 |
|||
| 極数 | 錫めっきタイプ | 金めっきタイプ | 錫めっきタイプ | 金めっきタイプ |
| 2 | XW4M-02D1-V1DS | XW4M-02D1-V1DA | XW4M-02D1-H1DS | XW4M-02D1-H1DA |
| 3 | XW4M-03D1-V1DS | － | XW4M-03D1-H1DS | － |
| 4 | XW4M-04D1-V1DS | XW4M-04D1-V1DA | XW4M-04D1-H1DS | XW4M-04D1-H1DA |
| 5 | XW4M-05D1-V1DS | － | XW4M-05D1-H1DS | － |
| 6 | XW4M-06D1-V1DS | XW4M-06D1-V1DA | XW4M-06D1-H1DS | XW4M-06D1-H1DA |
| 7 | XW4M-07D1-V1DS | － | XW4M-07D1-H1DS | － |
| 8 | XW4M-08D1-V1DS | XW4M-08D1-V1DA | XW4M-08D1-H1DS | XW4M-08D1-H1DA |
| 9 | XW4M-09D1-V1DS | － | XW4M-09D1-H1DS | － |
| 10 | XW4M-10D1-V1DS | XW4M-10D1-V1DA | XW4M-10D1-H1DS | XW4M-10D1-H1DA |
| 11 | XW4M-11D1-V1DS | － | XW4M-11D1-H1DS | － |
| 12 | XW4M-12D1-V1DS | XW4M-12D1-V1DA | XW4M-12D1-H1DS | XW4M-12D1-H1DA |
| 13 | XW4M-13D1-V1DS | － | XW4M-13D1-H1DS | － |
| 14 | XW4M-14D1-V1DS | XW4M-14D1-V1DA | XW4M-14D1-H1DS | XW4M-14D1-H1DA |
| 15 | XW4M-15D1-V1DS | － | XW4M-15D1-H1DS | － |
| 16 | XW4M-16D1-V1DS | XW4M-16D1-V1DA | XW4M-16D1-H1DS | XW4M-16D1-H1DA |
| 17 | XW4M-17D1-V1DS | － | XW4M-17D1-H1DS | － |
| 18 | XW4M-18D1-V1DS | XW4M-18D1-V1DA | XW4M-18D1-H1DS | XW4M-18D1-H1DA |
| 20 | XW4M-20D1-V1DS | XW4M-20D1-V1DA | XW4M-20D1-H1DS | XW4M-20D1-H1DA |
2列プラグ
| 2列プラグ、ストレート端子 | 2列プラグ、L形端子 | |||
|
|
 |
|||
| 極数 | 錫めっきタイプ | 金めっきタイプ | 錫めっきタイプ | 金めっきタイプ |
| 4 | XW4M-04D2-V1DS | XW4M-04D2-V1DA | XW4M-04D2-H1DS | XW4M-04D2-H1DA |
| 6 | XW4M-06D2-V1DS | － | XW4M-06D2-H1DS | － |
| 8 | XW4M-08D2-V1DS | XW4M-08D2-V1DA | XW4M-08D2-H1DS | XW4M-08D2-H1DA |
| 10 | XW4M-10D2-V1DS | － | XW4M-10D2-H1DS | － |
| 12 | XW4M-12D2-V1DS | XW4M-12D2-V1DA | XW4M-12D2-H1DS | XW4M-12D2-H1DA |
| 14 | XW4M-14D2-V1DS | － | XW4M-14D2-H1DS | － |
| 16 | XW4M-16D2-V1DS | XW4M-16D2-V1DA | XW4M-16D2-H1DS | XW4M-16D2-H1DA |
| 18 | XW4M-18D2-V1DS | － | XW4M-18D2-H1DS | － |
| 20 | XW4M-20D2-V1DS | XW4M-20D2-V1DA | XW4M-20D2-H1DS | XW4M-20D2-H1DA |
| 22 | XW4M-22D2-V1DS | XW4M-22D2-V1DA | XW4M-22D2-H1DS | XW4M-22D2-H1DA |
| 24 | XW4M-24D2-V1DS | XW4M-24D2-V1DA | XW4M-24D2-H1DS | XW4M-24D2-H1DA |
| 26 | XW4M-26D2-V1DS | － | XW4M-26D2-H1DS | － |
| 28 | XW4M-28D2-V1DS | － | XW4M-28D2-H1DS | － |
| 30 | XW4M-30D2-V1DS | XW4M-30D2-V1DA | XW4M-30D2-H1DS | XW4M-30D2-H1DA |
| 32 | XW4M-32D2-V1DS | XW4M-32D2-V1DA | XW4M-32D2-H1DS | XW4M-32D2-H1DA |
| 34 | XW4M-34D2-V1DS | XW4M-34D2-V1DA | XW4M-34D2-H1DS | XW4M-34D2-H1DA |
| 36 | XW4M-36D2-V1DS | XW4M-36D2-V1DA | XW4M-36D2-H1DS | XW4M-36D2-H1DA |
| 40 | XW4M-40D2-V1DS | XW4M-40D2-V1DA | XW4M-40D2-H1DS | XW4M-40D2-H1DA |
1列ソケット、2列ソケット
| 1列ソケット | 2列ソケット | ||||
|
|
 |
||||
| 極数 | 錫めっきタイプ | 金めっきタイプ | 極数 | 錫めっきタイプ | 金めっきタイプ |
| 2 | XW4N-02D1-S | XW4N-02D1-A | 4 | XW4N-04D2-S | XW4N-04D2-A |
| 3 | XW4N-03D1-S | － | 6 | XW4N-06D2-S | － |
| 4 | XW4N-04D1-S | XW4N-04D1-A | 8 | XW4N-08D2-S | XW4N-08D2-A |
| 5 | XW4N-05D1-S | － | 10 | XW4N-10D2-S | － |
| 6 | XW4N-06D1-S | XW4N-06D1-A | 12 | XW4N-12D2-S | XW4N-12D2-A |
| 7 | XW4N-07D1-S | － | 14 | XW4N-14D2-S | － |
| 8 | XW4N-08D1-S | XW4N-08D1-A | 16 | XW4N-16D2-S | XW4N-16D2-A |
| 9 | XW4N-09D1-S | － | 18 | XW4N-18D2-S | － |
| 10 | XW4N-10D1-S | XW4N-10D1-A | 20 | XW4N-20D2-S | XW4N-20D2-A |
| 11 | XW4N-11D1-S | － | 22 | XW4N-22D2-S | XW4N-22D2-A |
| 12 | XW4N-12D1-S | XW4N-12D1-A | 24 | XW4N-24D2-S | XW4N-24D2-A |
| 13 | XW4N-13D1-S | － | 26 | XW4N-26D2-S | － |
| 14 | XW4N-14D1-S | XW4N-14D1-A | 28 | XW4N-28D2-S | － |
| 15 | XW4N-15D1-S | － | 30 | XW4N-30D2-S | XW4N-30D2-A |
| 16 | XW4N-16D1-S | XW4N-16D1-A | 32 | XW4N-32D2-S | XW4N-32D2-A |
| 17 | XW4N-17D1-S | － | 34 | XW4N-34D2-S | XW4N-34D2-A |
| 18 | XW4N-18D1-S | XW4N-18D1-A | 36 | XW4N-36D2-S | XW4N-36D2-A |
| 20 | XW4N-20D1-S |
XW4N-20D1-A |
40 | XW4N-40D2-S | XW4N-40D2-A |
