電動アクチュエータ

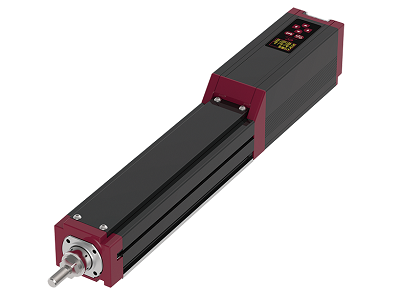

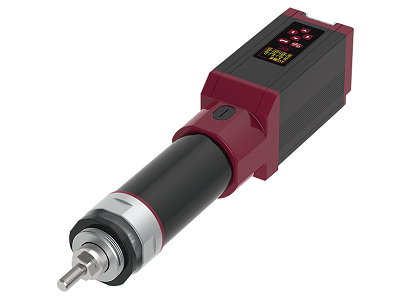

デジタルスピコン付きエレシリンダー EC-Dシリーズ
更新日:
エアシリンダーより簡単！数値を直接入力して速度変更ができるエレシリンダー
・動作設定や試運転がエレシリンダー本体で行えます。
・定項目は始点/終点の2つだけ。設定は極めて簡単です。
・高速で滑らかな起動と停止が、サイクルタイムを短縮します。
概要・特長

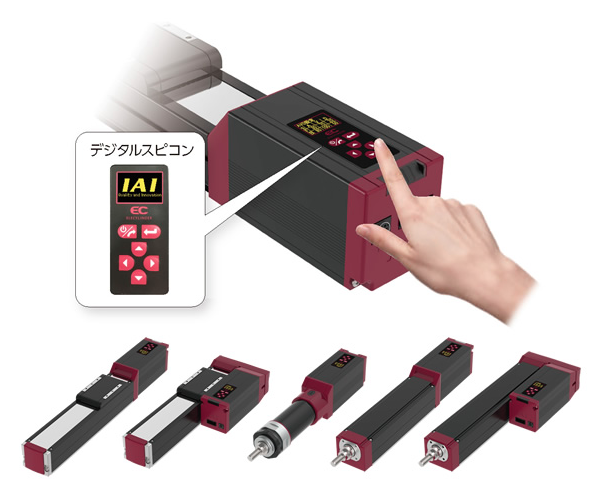

動作設定や試運転がエレシリンダー本体で行えます
パソコンやティーチングボックスが無くても大丈夫

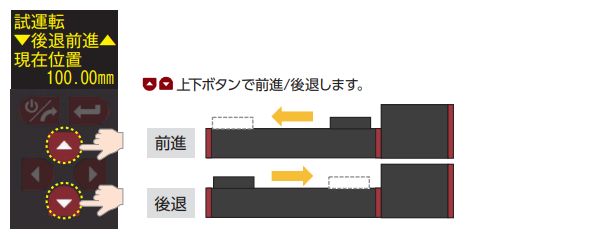

試運転

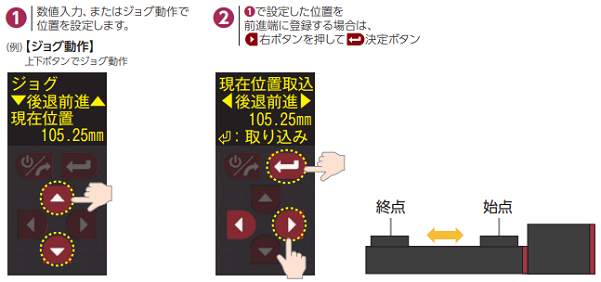

始点・終点の設定
ＡＶＤ設定

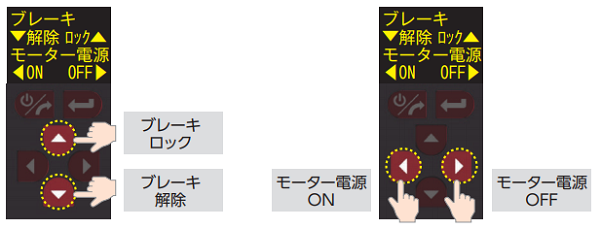

ブレーキ解除・モーター電源ＯＮ／ＯＦＦ

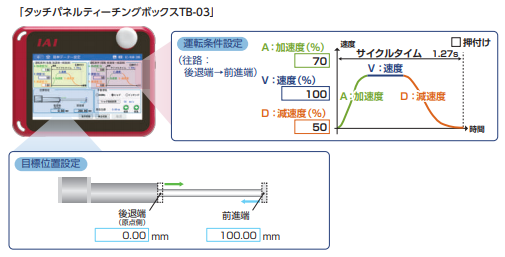

設定項目は始点/終点の2つだけ、設定は極めて簡単です
“2点間位置決め”にこだわりました

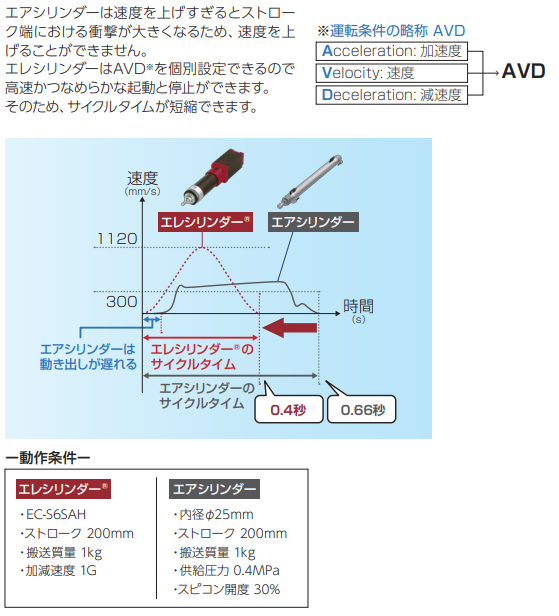

高速で滑らかな起動と停止が、サイクルタイムを短縮します

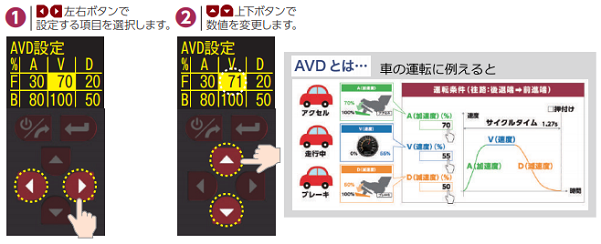

A:加速度･V:速度･D:減速度を％で設定、高速かつ滑らかな起動と停止が出来ます

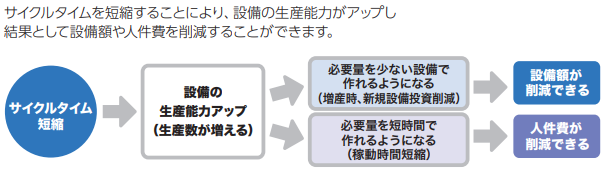

生産性が向上し人件費を削減できます
種類・価格
購入価格、評価用機材貸出については、当サイトのお問合せフォームか、弊社営業員までお問合せください。
定格・性能
コントローラー基本仕様
| 仕様項目 |
仕様内容 |
|
| 制御軸数 | 1軸 | |
| 電源電圧 | DC24V ±10％ | |
| 電源容量 | 標準 | 省電力設定無効時 定格3.5A 最大4.2A 省電力設定有効時 最大2.2A （S3/RR3は省電力設定有効のみで、最大2.2Aです） |
| 防水 | ||
| 高剛性 | ||
| 細小型 | 最大2.0A（省電力設定有効のみ） | |
| ブレーキ解除電源 | DC24V ±10%、200mA（外部ブレーキ解除を行う場合のみ） | |
| 突入電流 | 標準 | 8.3A（突入電流制限回路有り） |
| 防水 | ||
| 高剛性 | ||
| 細小型 | 2A | |
| 使用周囲温度 | 0～40℃ | |
| 使用周囲湿度 | 85％RH以下（結露、凍結なきこと） | |
| 使用周囲雰囲気 | 腐食性ガスなきこと、特に塵埃がひどくなきこと | |
機器構成

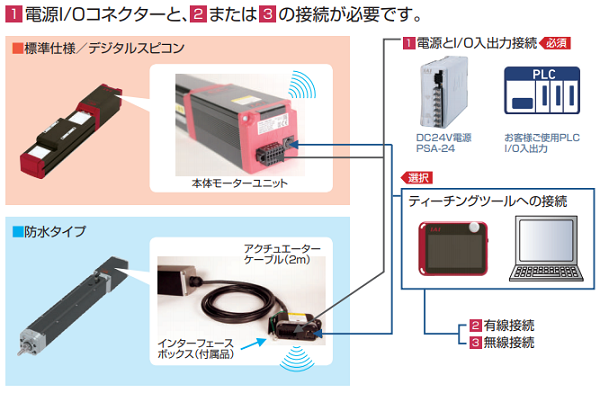

エレシリンダーと外部接続
・エレシリンダーの内蔵コントローラとは電源I/Oコネクターを介し、電源、上位PLCとのI/O信号線を接続します。
・ティーチングポートには、TB-03またはパソコン専用ティーチングソフトを有線接続することができます。
・エレシリンダー型式のオプション覧から「-WL」「-WL2」を選択すると、TB-03と無線接続できます。
コントローラー制御方法
エアシリンダーのダブルソレノイドバルブ、オートスイッチと同じ制御信号線だから、
エアシリンダーと同じ配線、同じPLCラダープログラムで動かすことができます。

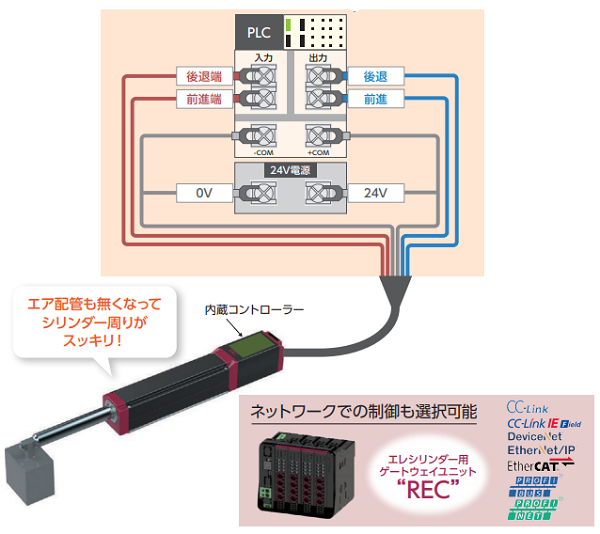

エアシリンダーの配線
エレシリンダーの配線
緑屋テクノ株式会社は株式会社アイエイアイの代理店です。
