シグナル･タワー積層信号灯
LED防爆積層信号灯 EDLR
更新日:
防爆エリアでも、安全で信頼できる信号灯
TIIS規格に適応した耐圧防爆構造です。
工場電気設備防爆指針（国際整合技術指針）JNIOSH-TR-46-1及び2：2015
構造規格：ExdⅡB+H₂T6 Gb (Zone1,Zone2)
概要・特長
業界最高クラスのExdⅡB+H₂T6 Gbに適合しているため、ガス設備、塗装ライン、発電所、化学プラント、鉄鋼プラントなど、引火爆発の危険がある場所での、警告用としてご使用いただけます。
唯一の国内メーカー製LED防爆積層信号灯です。
TIIS規格国際整合技術指針2015 ExdⅡB+H₂T6 Gbに適合
代表的な爆発性ガスの爆発等級（グループの分類）と発火度（温度等級）
種類・価格
LED防爆積層信号灯（本体）
| 形式 | EDLR-302F-RYG | EDLR-3M2F-RYG | |
| 定格電圧 | DC24V | AC100V~240V | |
| 定格消費電力 | 標準 | LEDユニット各色:1.0W | LEDユニット各色:1.5W |
| 最大 | LEDユニット各色:1.3W | LEDユニット各色:1.8W | |
| 使用周囲温度 |
-20℃～ +50℃ |
||
| 保護等級 |
IP66（IEC 60529)[環境条件:正方向] |
||
| 耐振動性 | 10m/S2[環境条件:正方向] | ||
| 点滅回数 | 60±2回/分 | ||
| 取付場所 | 屋内 / 屋外 | ||
| 取付方向 | 正方向 | ||
| 質量（公差±10%） | 9kg | ||
| 防爆構造 | ExdⅡB+H₂T6 Gb (Zone1,Zone2):TIIS規格 | ||
| 標準価格（税抜き） | 250,000円 | 255,000円 | |
オプション
| 名称 | 仕様 | 形式 | 標準価格（税抜き） | |

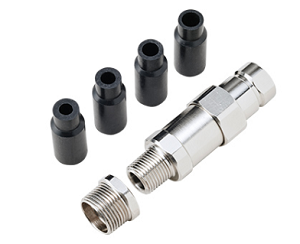

| 防爆ケーブルグランド |
TIISコンポーネント適合品 |
REL-001 | 32,400円 | |

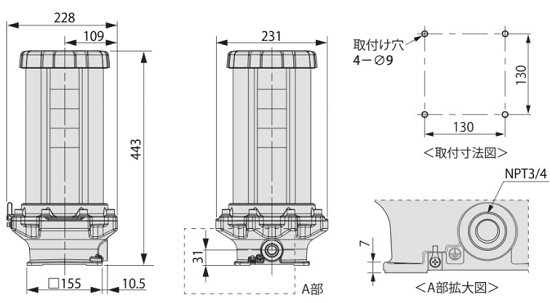

外形寸法
LED防爆積層信号灯
単位[mm]
