FPC/FFCコネクタ
形XF3M
更新日:

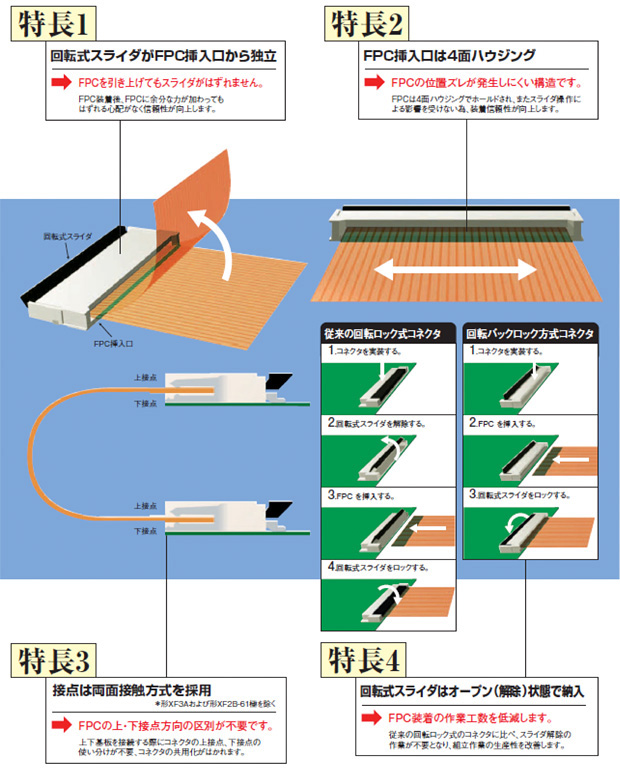

回転バックロック方式にて、FPC/FFCケーブルのコネクタへの挿入性を改善し、作業完了を確認できるロック感を実現。
・FPC/FFCケーブルの挿入口を作業者が確認しやすい4面ハウジング形状。
・ロック完了が分かりやすいロック感を実現。
・同一構造で、ピッチ0.5mm、1.0mmの2種類を品揃え。
・LCP（リキッドクリスタルポリマー）樹脂を採用し、ハロゲンフリーに対応。
概要・特長
FPC (Flexible Printed Circuits)/FFC (Flexible Flat Cable)をコネクタに挿入してロックする方式には回転ロック式があります。しかし、回転ロック式は、挿入したFPC/FFCをロックするスライダがFPC挿入口に配置されているため、FPC/FFCを引き上げたり、余分な力が加わった時にスライダがはずれてしまう場合がありました。形XF3MはスライダをFPC/FFC挿入口の反対側に独立して配置する回転バックロック式を採用することによりこの課題を解決しました。
また、この方式によりFPC/FFC挿入口を4面ハウジングにできるため、FPC/FFCをしっかりとホールドし装着信頼性が向上します。さらにロック完了を認識できる明確なロック感を保有するなど、ケーブル挿入の数々の作業性改善を実現しています。
回転バックロック式採用で、作業性と装着信頼性を向上

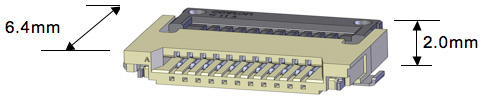

FPC/FFCケーブルを固定するスライダを独立させた回転バックロック式により、ケーブル接続の作業性と装着信頼性を向上させた高さ2.0mm、奥行き 6.4mm（ロック状態時）のFPC/FFC用コネクタです。
種類・価格
標準価格：オープン価格。納期については、弊社、営業員までお問い合わせください。
0.5mmピッチ
標準リール
| 極数*1 | 形式仕様 | リール入り数（個）*2 |
| （4） | 形XF3M-0415-1B | 1,500 |
| （6） | 形XF3M-0615-1B | |
| （8） | 形XF3M-0815-1B | |
| 10 | 形XF3M-1015-1B | |
| 12 | 形XF3M-1215-1B | |
| （14） | 形XF3M-1415-1B | |
| （16） | 形XF3M-1615-1B | |
| （18） | 形XF3M-1815-1B | |
| 20 | 形XF3M-2015-1B | |
| （22） | 形XF3M-2215-1B | |
| （24） | 形XF3M-2415-1B | |
| （26） | 形XF3M-2615-1B | |
| 30 | 形XF3M-3015-1B | |
| （32） | 形XF3M-3215-1B | |
| （33） | 形XF3M-3315-1B | |
| （34） | 形XF3M-3415-1B | |
| （35） | 形XF3M-3515-1B | |
| （36） | 形XF3M-3615-1B | |
| （38） | 形XF3M-3815-1B | |
| 40 | 形XF3M-4015-1B | |
| （41） | 形XF3M-4115-1B | |
| （42） | 形XF3M-4215-1B | |
| （45） | 形XF3M-4515-1B | |
| 50 | 形XF3M-5015-1B | |
| （55） | 形XF3M-5515-1B | |
| 60 | 形XF3M-6015-1B |
小口リール
| 極数*1 | 形式仕様 | リール入り数（個）*2 |
| （4） | 形XF3M-0415-1B-R100 | 100 |
| （6） | 形XF3M-0615-1B-R100 | |
| （8） | 形XF3M-0815-1B-R100 | |
| 10 | 形XF3M-1015-1B-R100 | |
| 12 | 形XF3M-1215-1B-R100 | |
| （14） | 形XF3M-1415-1B-R100 | |
| （16） | 形XF3M-1615-1B-R100 | |
| （18） | 形XF3M-1815-1B-R100 | |
| 20 | 形XF3M-2015-1B-R100 | |
| （22） | 形XF3M-2215-1B-R100 | |
| （24） | 形XF3M-2415-1B-R100 | |
| （26） | 形XF3M-2615-1B-R100 | |
| 30 | 形XF3M-3015-1B-R100 | |
| （32） | 形XF3M-3215-1B-R100 | |
| （33） | 形XF3M-3315-1B-R100 | |
| （34） | 形XF3M-3415-1B-R100 | |
| （35） | 形XF3M-3515-1B-R100 | |
| （36） | 形XF3M-3615-1B-R100 | |
| （38） | 形XF3M-3815-1B-R100 | |
| 40 | 形XF3M-4015-1B-R100 | |
| （41） | 形XF3M-4115-1B-R100 | |
| （42） | 形XF3M-4215-1B-R100 | |
| （45） | 形XF3M-4515-1B-R100 | |
| 50 | 形XF3M-5015-1B-R100 | |
| （55） | 形XF3M-5515-1B-R100 | |
| 60 | 形XF3M-6015-1B-R100 |
＊1. 極数対応については、弊社、営業員までお問い合わせください。
（ ）極数の発売時期につきましては、弊社、営業員までお問い合わせください。
＊2. リール入り数の整数倍でご発注ください。
1.0mmピッチ
標準リール
| 極数*1 | 形式仕様 | リール入り数（個）*2 |
| 4 | 形XF3M（1）-0415-1B | 1,500 |
| （5） | 形XF3M（1）-0515-1B | |
| （6） | 形XF3M（1）-0615-1B | |
| （7） | 形XF3M（1）-0715-1B | |
| （8） | 形XF3M（1）-0815-1B | |
| （9） | 形XF3M（1）-0915-1B | |
| （10） | 形XF3M（1）-1015-1B | |
| （16） | 形XF3M（1）-1615-1B | |
| （17） | 形XF3M（1）-1715-1B | |
| 18 | 形XF3M（1）-1815-1B | |
| （22） | 形XF3M（1）-2215-1B | |
| 30 | 形XF3M（1）-3015-1B |
小口リール
| 極数*1 | 形式仕様 | リール入り数（個）*2 |
| 4 | 形XF3M（1）-0415-1B-R100 | 100 |
| （5） | 形XF3M（1）-0515-1B-R100 | |
| （6） | 形XF3M（1）-0615-1B-R100 | |
| （7） | 形XF3M（1）-0715-1B-R100 | |
| （8） | 形XF3M（1）-0815-1B-R100 | |
| （9） | 形XF3M（1）-0915-1B-R100 | |
| （10） | 形XF3M（1）-1015-1B-R100 | |
| （16） | 形XF3M（1）-1615-1B-R100 | |
| （17） | 形XF3M（1）-1715-1B-R100 | |
| 18 | 形XF3M（1）-1815-1B-R100 | |
| （22） | 形XF3M（1）-2215-1B-R100 | |
| 30 | 形XF3M（1）-3015-1B-R100 |
＊1. 極数対応については、弊社、営業員までお問い合わせください。
（ ）極数の発売時期につきましては、弊社、営業員までお問い合わせください。
＊2. リール入り数の整数倍でご発注ください。
定格・性能
コネクタ仕様
| ピッチ | 0.5mm、1.0mmの2種類 |
| 基板上高さ | 2.0mm |
| 奥行き | 6.4mm（ロック状態） |
| 適合FPC/FFC厚 | 0.3±0.05mm |
| 接点方向 | 上下両接点 |
定格/性能
| 定格電流 | AC/DC0.5A |
| 定格電圧 | AC/DC50V |
| 接触抵抗 | 50mΩ以下（DC20mV以下、100mA以下にて） |
| 絶縁抵抗 | 100MΩ以上（DC250Vにて） |
| 耐電圧 | AC250V 1min（リーク電流1mA以下） |
| 挿抜耐久 | 20回 |
| 使用温度範囲 | −30〜＋85℃（ただし、結露・氷結のないこと） |
材質/処理
| ハウジング | LCP樹脂（UL94V-0)/ナチュラル |
| スライダ | LCP樹脂（UL94V-0)/黒色 |
| コンタクト | ばね用銅合金/ニッケル下地（1.5μm） 接合部 金メッキ（フラッシュ） |
| ホールドダウン | 銅合金/錫メッキ（1μm） |

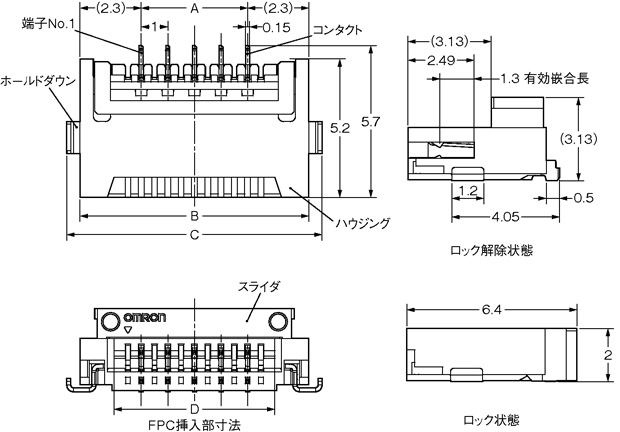

外形寸法
形XF3M-□□15-1B（0.5mmピッチタイプ）
寸法表
| 極数 *1 | 形式仕様 | A | B | C | D | E | F | G |
| （4） | 形XF3M-0415-1B | 1.5 | 5.1 | 6.1 | 2.55 | 2.5 | 3.5 | 7.1 |
| （6） | 形XF3M-0615-1B | 2.5 | 6.1 | 7.1 | 3.55 | 3.5 | 4.5 | 8.1 |
| （8） | 形XF3M-0815-1B | 3.5 | 7.1 | 8.1 | 4.55 | 4.5 | 5.5 | 9.1 |
| 10 | 形XF3M-1015-1B | 4.5 | 8.1 | 9.1 | 5.55 | 5.5 | 6.5 | 10.1 |
| 12 | 形XF3M-1215-1B | 5.5 | 9.1 | 10.1 | 6.55 | 6.5 | 7.5 | 11.1 |
| （14） | 形XF3M-1415-1B | 6.5 | 10.1 | 11.1 | 7.55 | 7.5 | 8.5 | 12.1 |
| （16） | 形XF3M-1615-1B | 7.5 | 11.1 | 12.1 | 8.55 | 8.5 | 9.5 | 13.1 |
| （18） | 形XF3M-1815-1B | 8.5 | 12.1 | 13.1 | 9.55 | 9.5 | 10.5 | 14.1 |
| 20 | 形XF3M-2015-1B | 9.5 | 13.1 | 14.1 | 10.55 | 10.5 | 11.5 | 15.1 |
| （22） | 形XF3M-2215-1B | 10.5 | 14.1 | 15.1 | 11.55 | 11.5 | 12.5 | 16.1 |
| （24） | 形XF3M-2415-1B | 11.5 | 15.1 | 16.1 | 12.55 | 12.5 | 13.5 | 17.1 |
| （26） | 形XF3M-2615-1B | 12.5 | 16.1 | 17.1 | 13.55 | 13.5 | 14.5 | 18.1 |
| 30 | 形XF3M-3015-1B | 14.5 | 18.1 | 19.1 | 15.55 | 15.5 | 16.5 | 20.1 |
| （32） | 形XF3M-3215-1B | 15.5 | 19.1 | 20.1 | 16.55 | 16.5 | 17.5 | 21.1 |
| （33） | 形XF3M-3315-1B | 16.0 | 19.6 | 20.6 | 17.05 | 17.0 | 18.0 | 21.6 |
| （34） | 形XF3M-3415-1B | 16.5 | 20.1 | 21.1 | 17.55 | 17.5 | 18.5 | 22.1 |
| （35） | 形XF3M-3515-1B | 17.0 | 20.6 | 21.6 | 18.05 | 18.0 | 19.0 | 22.6 |
| （36） | 形XF3M-3615-1B | 17.5 | 21.1 | 22.1 | 18.55 | 18.5 | 19.5 | 23.1 |
| （38） | 形XF3M-3815-1B | 18.5 | 22.1 | 23.1 | 19.55 | 19.5 | 20.5 | 24.1 |
| 40 | 形XF3M-4015-1B | 19.5 | 23.1 | 24.1 | 20.55 | 20.5 | 21.5 | 25.1 |
| （41） | 形XF3M-4115-1B | 20.0 | 23.6 | 24.6 | 21.05 | 21.0 | 22.0 | 25.6 |
| （42） | 形XF3M-4215-1B | 20.5 | 24.1 | 25.1 | 21.55 | 21.5 | 22.5 | 26.1 |
| （45） | 形XF3M-4515-1B | 22.0 | 25.6 | 26.6 | 23.05 | 23.0 | 24.0 | 27.6 |
| 50 | 形XF3M-5015-1B | 24.5 | 28.1 | 29.1 | 25.55 | 25.5 | 26.5 | 30.1 |
| （55） | 形XF3M-5515-1B | 27.0 | 30.6 | 31.6 | 28.05 | 28.0 | 29.0 | 32.6 |
| 60 | 形XF3M-6015-1B | 29.5 | 33.1 | 34.1 | 30.55 | 30.5 | 31.5 | 35.1 |
＊1. 極数対応については、弊社、営業員までお問い合わせください。 （ ）極数の発売時期につきましては、弊社、営業員までお問い合わせください。
形XF3M(1)-□□15-1B（1.0mmピッチタイプ）
寸法表
| 極数 *1 | 形式仕様 | A | B | C | D | E | F | G |
| 4 | 形XF3M（1）-0415-1B | 3.0 | 7.6 | 8.6 | 5.05 | 5.0 | 6.0 | 9.6 |
| （5） | 形XF3M（1）-0515-1B | 4.0 | 8.6 | 9.6 | 6.05 | 6.0 | 7.0 | 10.6 |
| （6） | 形XF3M（1）-0615-1B | 5.0 | 9.6 | 10.6 | 7.05 | 7.0 | 8.0 | 11.6 |
| （7） | 形XF3M（1）-0715-1B | 6.0 | 10.6 | 11.6 | 8.05 | 8.0 | 9.0 | 12.6 |
| （8） | 形XF3M（1）-0815-1B | 7.0 | 11.6 | 12.6 | 9.05 | 9.0 | 10.0 | 13.6 |
| （9） | 形XF3M（1）-0915-1B | 8.0 | 12.6 | 13.6 | 10.05 | 10.0 | 11.0 | 14.6 |
| （10） | 形XF3M（1）-1015-1B | 9.0 | 13.6 | 14.6 | 11.05 | 11.0 | 12.0 | 15.6 |
| （16） | 形XF3M（1）-1615-1B | 15.0 | 19.6 | 20.6 | 17.05 | 17.0 | 18.0 | 21.6 |
| （17） | 形XF3M（1）-1715-1B | 16.0 | 20.6 | 21.6 | 18.05 | 18.0 | 19.0 | 22.6 |
| 18 | 形XF3M（1）-1815-1B | 17.0 | 21.6 | 22.6 | 19.05 | 19.0 | 20.0 | 23.6 |
| （22） | 形XF3M（1）-2215-1B | 21.0 | 25.6 | 26.6 | 23.05 | 23.0 | 24.0 | 27.6 |
| 30 | 形XF3M（1）-3015-1B | 29.0 | 33.6 | 34.6 | 31.05 | 31.0 | 32.0 | 35.6 |
＊1. 極数対応については、弊社、営業員までお問い合わせください。 （ ）極数の発売時期につきましては、弊社、営業員までお問い合わせください。
