表示器付きコントローラー LT4000M シリーズ
更新日:
22φ丸穴に簡単取付け出来て設置場所に困らない、もっと自在にシステム構築を提案します。
・用途に合わせて、5.7型、3.5型の2サイズから選べます。
・22φの丸穴ひとつで盤取り付けでき、後付けにも最適です。
・分離ケーブルで操作盤を小型化し、設置を自由にします。
・I/Oを内蔵しオールインワンでコストダウンに貢献します。
概要・特長
簡単取り付け、自由な設置

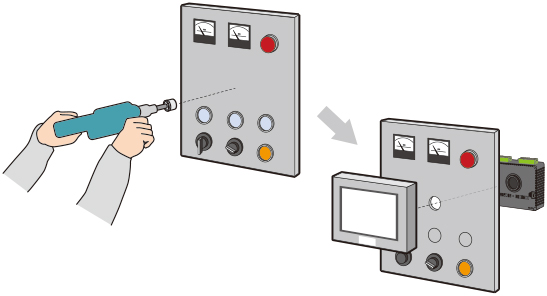

22φの丸穴に簡単取り付け
LT4000Mは、22φの丸穴に盤取付けができます。
電気カッターで四角穴をあけなくても、22φ丸穴であれば、ホールソーを使って短時間で加工できます。

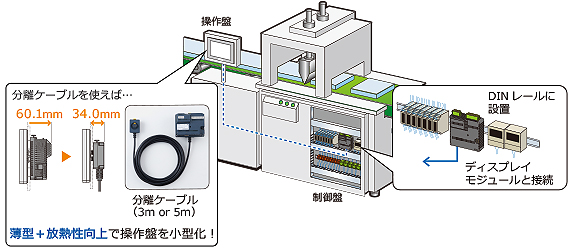

丸穴と分離ケーブルで自由設置
オプションの分離ケーブルを使用すれば、操作盤にフロントモジュール、制御盤にリアモジュールを分離設置できます。
また、操作盤を自由に設置できるほか、操作盤自身の小型化も実現できます。
*分離ケーブルは別売りとなります。
用途に合わせて2サイズから選択
装置のサイズ、盤のスペースに合わせて、5.7型と3.5型の2種類から選べます。
5.7型も3.5型も各種規格に対応しているので、海外輸出機への組み込みにも安心です。
オールインワンでコストダウン
オールインワンだから省配線・省スペース
表示・操作・制御ができるオールインワン。
表示部には、視認性の高いTFT65,536色を採用。
また、デジタルI/O、アナログI/Oを内蔵しているので、簡単なI/O制御であれば、PLCが不要。省配線・省スペースを実現します。
他にも、Ethernet、シリアル、USBも標準搭載。

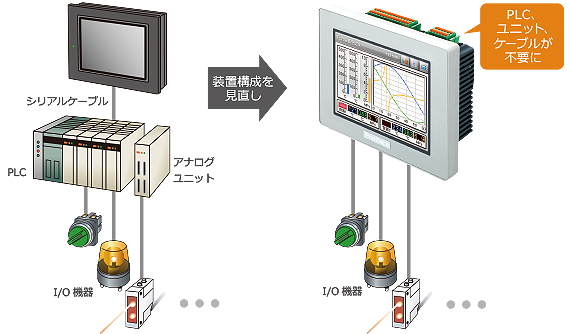

装置構成を見直してコストダウン
内蔵I/Oを使えば、PLCとシリアルケーブルが不要になります。
さらに、アナログI/O内蔵のLT4000Mを使うと、アナログユニットが不要になり、さらなるコストダウンを実現できます。

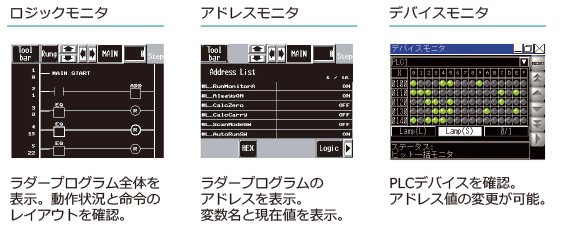

さまざまなプログラム用モニタリング画面をご用意
ライン立ち上げ後、改善に向けてセンサなどを取り付ける際でも、さまざまなプログラム用モニタリング画面をご用意。
高い接続性

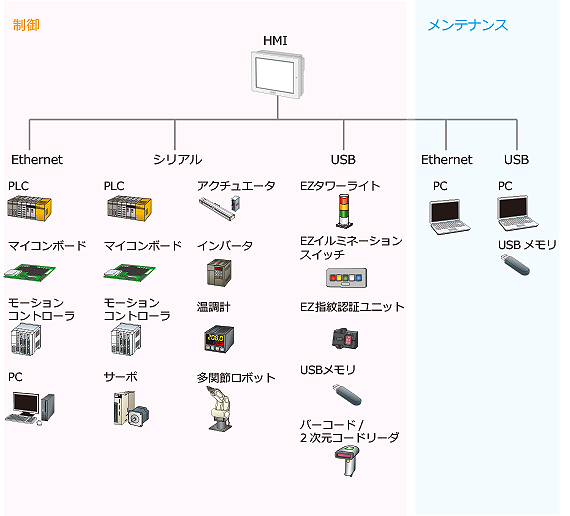

ドライバサポート数業界No.１ （EZシリーズもつながる）
EZシリーズ（積層式表示灯、照光式スイッチ、指紋認証ユニット）に対応。
PLCやモーションコントローラやロボットなどをはじめ、様々な制御機器／USB周辺機器が接続できます。
オフィスと現場を簡単に接続

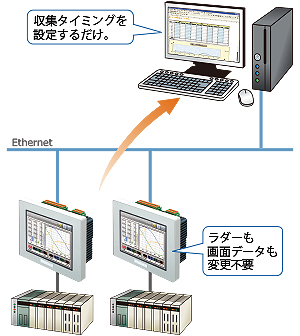

リアルタイムに現場の生産情報を収集：Pro-Server EX*
LT4000Mとパソコンを接続し、収集条件を設定するだけ。
リアルタイムに現場の情報を収集でき、生産情報を正確に効率的に把握できます。
また、レシピなどの作業指⽰も、オフィスのパソコンから簡単に、LT4000Mへ転送できるので、すばやい対応が可能になります。
*別途ライセンスの購入が必要です。
LT4000Mは、Pro-Server EX Ver.1.32以上より対応。
Pro-Server EXの詳細は、こちらよりご覧ください。

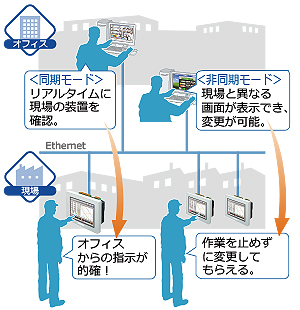

現場の画面をオフィスで管理・監視：GP-Viewer EX*
LT4000Mとオフィスのパソコンを接続するだけで、現場に行かなくても現場の状況を一目で確認することができます。
また、リアルタイムな管理・監視システムのために、新たな作画やプログラミングをする必要がなく、すぐに構築できます。
* 別途ライセンスの購入が必要です。
GP-Viewer EXの詳細は、こちらよりご覧ください。
サブ表示器を簡単に追加
イーサマルチリンク機能を使うと、制御機器の設定を変更せずに、設備にサブ表示器をかんたんに追加できます。

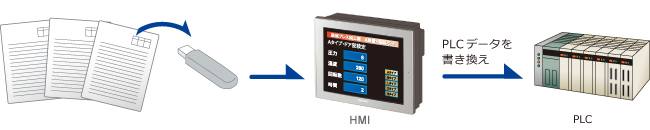

USBメモリで手軽にデータを持ち運び
USBメモリのCSVからレシピデータを変更可能なので、手軽にレシピデータを持ち運び、現場で簡単にアップデート可能です。アラームメッセージもCSVだけで簡単に変更できます。
種類・価格
| 画面サイズ | アプリケーションメモリ | バックアップメモリ | インターフェイス |
デジタル入力 | デジタル出力 | アナログ入力 | アナログ出力 | 出力タイプ | 型式 |
標準価格（税別） |
| 5.7型 | 16MB | 128KB | イーサネットx1 シリアルx1 USB （Type A）x1 USB （mini B）x1 |
20点 | 12点 | － | － | シンク | PFXLM4301TADDK | 94,000円 |
| ソース | PFXLM4301TADDC | |||||||||
| 12点 | 8点 | 4CH | 2CH | シンク | PFXLM4301TADAK | 136,000円 | ||||
| ソース | PFXLM4301TADAC | |||||||||
| 3.5型 | 20点 | 12点 | － | － | シンク | PFXLM4201TADDK | 59,000円 | |||
| ソース | PFXLM4201TADDC | |||||||||
| 12点 | 8点 | 4CH | 2CH | シンク | PFXLM4201TADAK | 101,000円 | ||||
| ソース | PFXLM4201TADAC |
定格・性能
| 型式（*K：シンク/C：ソース） | PFXLM4301TADD* | PFXLM4301TADA* | PFXLM4201TADD* | PFXLM4201TADA* | ||
| 画面サイズ | 5.7型 | 3.5型 | ||||
| ディスプレイ | TFT65,536色 | |||||
| 解像度 | 320×240ドット（QVGA) | |||||
| タッチパネル方式 | アナログ | |||||
| アプリケーションメモリ | 16MB | |||||
| バックアップメモリ |
128KB |
|||||
| コントロールメモリ | 変数エリア | 64KB | ||||
| プログラムエリア | 132KB | |||||
| イーサネット（LAN） | あり | |||||
| シリアル（COM） | RS-232C/485（RJ45） | |||||
| USB | Type A×1 mini B×1 | |||||
| 接続ドライバ数 | 4 | |||||
| 外形寸法（mm） | ディスプレイモジュール：W163×H129.4×D17.5 リアモジュール：W128×H108×D60.15 |
ディスプレイモジュール：W97.6×H80×D16.2 リアモジュール：W128×H108×D60.15 |
||||
| パネルカット寸法（mm） | φ22.5 | |||||
| 電源電圧 | DC24V | |||||
| デジタル入力 | 標準入力 | 入力点数 | 20点 | 12点 | 20点 | 12点 |
| コモン構成 | 18点/3コモン | 10点/1コモン | 18点/3コモン | 10点/1コモン | ||
| 特殊入力 | 入力点数 | 2点※標準入力の2点を使用 | ||||
| コモン構成 |
2点/1コモン |
|||||
| 高速カウンタ | 単相：100kpps、2相：50Kpps、最小パルス幅：5μsec | |||||
| パルスキャッチ | 最小パルス幅：5μsec | |||||
| 入力タイプ | シンク/ソース | |||||
| デジタル出力 | 標準出力 | 出力点数 | 10点 | 6点 | 10点 | 6点 |
| コモン構成 | 10点/2コモン | 6点/1コモン | 10点/2コモン | 6点/1コモン | ||
| 特殊出力 | 出力点数 | 2点 | ||||
| コモン構成 | 2点/コモン | |||||
| 出力周波数 | パルス：最大50kHz、PWM：最大65kHz（CH数による性能の変化はありません） | |||||
| 定格電圧 | DC24V | |||||
| 最大電流負荷 | 標準出力：300mA/1点、3.0A/1コモン 特殊出力：50mA/1点、100mA/1コモン | |||||
| 出力種別 | トランジスタ | |||||
| 出力タイプ | シンクorソース ※型式により異なります | |||||
| アナログ入力 | 電圧/電流 入力点数 |
－ | 2CH（13bit） 電圧：-10~10V/0~10V 電流：0~20mA/4~20mA |
－ | 2CH（13bit） 電圧：-10~10V/0~10V 電流：0~20mA/4~20mA |
|
| 温度 入力点数 |
－ | 2CH（16bit） 測温抵抗体：Pt100/1000 Ni100/1000 熱電対：J、K、R、B、S、T、E、N |
－ | 2CH（16bit） 測温抵抗体：Pt100/1000 Ni100/1000 熱電対：J、K、R、B、S、T、E、N |
||
| アナログ出力 | 電圧/電流 出力点数 |
－ | 2CH（12bit） 電圧：-10~10V/0~10V 電流：0~20mA/4~20mA |
－ | 2CH（12bit） 電圧：-10~10V/0~10V 電流：0~20mA/4~20mA |
|
