組立式M12丸型防水コネクタ圧接タイプ
形XS5C/G
更新日:
異なる外径のケーブルを1種類のコネクタで簡単結線、しかも汎用工具だけで誰でも簡単に組立が可能です。

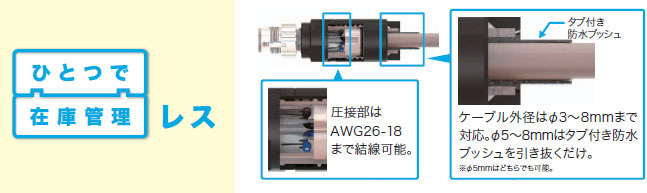

・圧接部のコンタクトを新開発し、コネクタ1種類でワイドレンジの電線に対応。

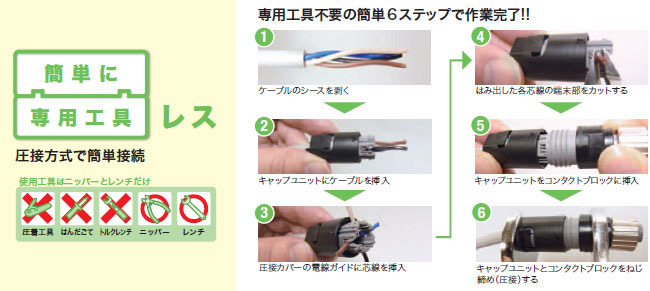

・スパナやニッパーの汎用工具での作業が可能。
・締め付け完了が目視確認でき、ねじ締付におけるトルク管理が不要。
・スマートクリック構造を採用、明確なクリック感でかん合の完了を確認。
概要・特長
オムロンでは、組立式M12丸型防水コネクタのケーブル結線方式として、「はんだタイプ」「圧着タイプ」「ねじタイプ」の3種類を用意しています。ただ、既存のタイプでは、組立時に専用工具が必要な場合や接続工数が掛かること、また防水性確保のため、ケーブル外径ごとにコネクタの種類が必要となり在庫品目が増えることなどの課題がありました。

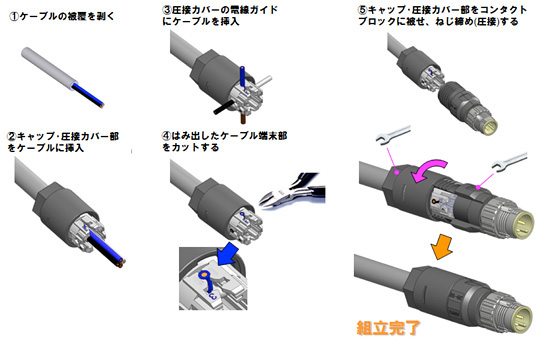

この商品は現場結線作業者のニーズから、専用工具が必要なく、異なる外径のケーブルを1種類のコネクタで簡単に接続できることをコンセプトにしています。ケーブル結線に「圧接タイプ」を採用したことで、ケーブル結線工数の大幅削減を可能にしました。
種類・価格
納期については、弊社の営業員までお問い合わせください。
種類 | 極数 | 形式 | 標準価格(税別) | 小箱入り数 |
プラグ | 4 | XS5G-D418 | 1,000円 | 50個 |
ソケット | 4 | XS5C-D418 | 940円 | 50個 |
定格・性能
定格/性能
定格電流 | 4A |
定格電圧 | DC250V |
接触抵抗(コネクタ部) | 40mΩ以下(20mV以下、100mA以下にて) |
絶縁抵抗 | 1,000MΩ以上(DC500Vにて) |
耐電圧(コネクタ部) | AC1,500V 1min(リーク電流1mA以下) |
保護構造 | IP67(IEC60529) |
挿抜回数 | 50回 |
ロック強度 | 引張り:100N/15s、回転:1N・m/15s |
ケーブル保持力 | 引張り:100N/15s、回転:1N・m/15s (ケーブル径φ6mmの場合)*2 |
ロック操作力 | 0.1~0.25N・m |
使用温度範囲 | -25~+70℃ |
圧接リペア回数 *1 | 10回まで(同一外径・芯線径に限る) |
*1. 形XS5C/G 組立式コネクタ(圧接タイプ)のみ
*2. 詳細は個別の仕様書をご確認ください。
材質/処理
コンタクトブロック | PBT樹脂(UL94V-0) |
カバー | PBT樹脂(UL94V-0) |
コンタクト | リン青銅/ニッケル下地 接触部金メッキ(0.15μm) |
固定具 | 亜鉛合金/ニッケルメッキ |
Oリング | ゴム |
適合ケーブル
適合ケーブル外径 | φ3~8mm |
芯線導体サイズ | 0.14~0.75mm²(AWG26~18) |
最小素線径 | φ0.08mm |
芯線被覆外径 | φ0.7-2.6mm |
シース材質 | PVC、PE、PUR |
芯線被覆材質 | PVC、PE |
外形寸法
プラグ 形XS5G-D418
[単位:mm]

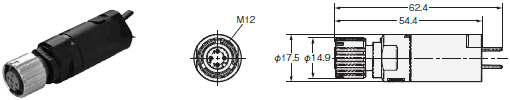

ソケット 形XS5C-D418
[単位:mm]
