DCパワーリレー
形G9EN-1
更新日:
2022年3月生産終了
・接点ブロックの独自設計で小型軽量化と主接点回路の無極性化を実現。
・配線や取付け時の取扱い易さを向上。誤配線に対するフールプルーフ化に貢献。
・クラス最小サイズ:高さ50mm×幅28mm×長さ40mm、最軽量:約140g。
・同クラス(DC400V、60A)の比較で、体積比約1/2、質量1/2を実現。*
*2012年8月現在 オムロン調べ
種類・価格
標準価格:オープン価格。 納期については、弊社、営業員までお問い合わせください。
種類
種類 | 端子形状 | 極数接点構成 | コイル定格電圧 | 形式 | |
コイル端子 | 接点端子 | ||||
開閉・通電タイプ | リード線 | ねじ端子 | 1a | DC12V | 形G9EN-1 |
注.商品には、主端子(接点)用M4ねじ2個が付属しています。
定格・性能
定格
操作コイル
定格電圧(V) | 定格電流 (mA) |
コイル抵抗 (Ω) |
動作電圧 (V) |
復帰電圧 (V) |
最大許容電圧 (V) |
消費電力 (W) |
|
DC | 12 | 417 | 28.8 | 定格電圧の60%以下 | 定格電圧の5%以上 | 定格電圧の130% (at23℃ 10分以内) |
約5 |
注1. 定格電流、コイル抵抗は、コイル温度が+23℃に置ける値で、公差は±10%です。
注2. 動作特性は、コイル温度が+23℃における値です。
注3. 最大許容電圧は、リレーコイルに印加できる電圧の最大値です。
開閉部
項目 | 抵抗負荷 |
定格負荷 | DC400V 60A |
定格通電電流 | 60A |
接点電圧の最大値(開閉) | 400V |
接点電流の最大値(開閉) | 60A |
性能
項目 | 形G9EN-1 | ||
接点電圧降下 | 0.1V以下(60A通電時) | ||
動作時間 | 40ms以下 | ||
復帰時間 | 20ms以下 | ||
絶縁抵抗 *1 | コイル-接点間 | 1,000MΩ以上 | |
同極接点間 | 1,000MΩ以上 | ||
耐電圧 | コイル-接点間 | AC2,500V 1分間 | |
同極接点間 | AC2,500V 1分間 | ||
耐衝撃電圧 *2 | 4,500V | ||
耐振動 | 耐久 | 5~200~5Hz 加速度:44.1m/s2 | |
誤動作 | 5~200~5Hz 加速度:44.1m/s2 | ||
耐衝撃 | 耐久 | 490m/s2 | |
誤動作 | 励磁 | 490m/s2 | |
無励磁 | 98m/s2 | ||
機械的耐久性 *3 | 20万回以上 | ||
電気的耐久性(抵抗負荷) *4 | DC400V 60A 3,000回以上 | ||
短時間通電電流 | 180A(1分間) | ||
最大しゃ断電流 | DC400V 500A(3回) | ||
過負荷しゃ断 | DC400V 250A(200回以上) | ||
使用周囲温度 | -40~+85℃(ただし、氷結および結露のないこと) | ||
使用周囲湿度 | 5~85%RH | ||
質量(付属品含む) | 約140g |
注. 上記は特に記載がないかぎり、周囲温度+23℃の初期における値です。
*1. 測定条件:DC500V 絶縁抵抗計による。
*2. JEC-212(1981)標準インパルス電圧波形(1.2×50μs)
*3. 試験条件/開閉ひん度:3600回/時
*4. 試験条件/開閉ひん度:60回/時

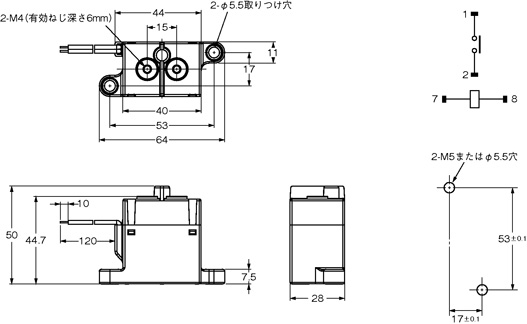

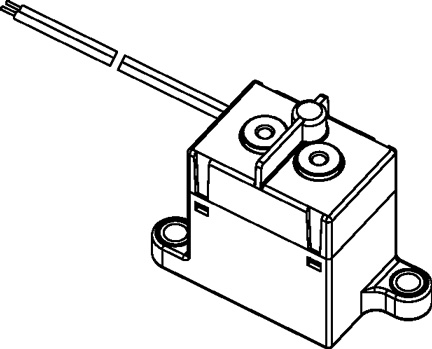

外形寸法
[単位:mm]
