画像処理システム FHシリーズ

人の目に代わる高速・高精度な検査計測

・人が光の当て方を変えるように、さまざまな照射色・角度の照射で高精度に欠陥を映し出します。
・最大4台の高解像度カメラ画像を高速画像合成し8000万画素の広い視野を高精度に撮影できます。

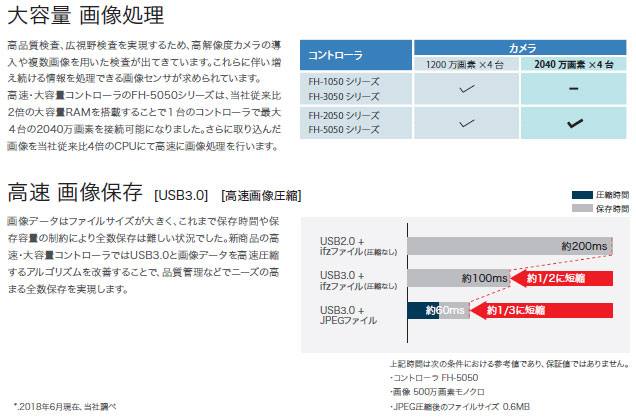

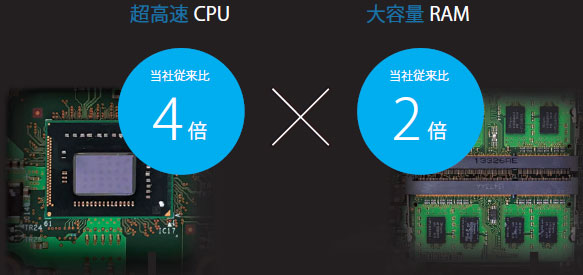

・従来比2倍の大容量RAMと従来比4倍の超高速CPUが大容量化する画像データを圧倒的なスピードで処理します。

お問合わせ・お見積もり・資料請求

特長システム構成

更新日:

特長

品質検査の自動化や安心・安全の追求に伴い、製造現場のあらゆる工程にカメラが取り付けられ、行きかう画像情報はますます増えてきています。また、製造物そのものが変化することで、自動化を実現する画像処理システムに求められる性能は高まる一方です。 オムロンは急激に高まる自動化ニーズと、要求性能の高まりを解決するため、新しいFHシリーズを開発しました。 オムロンセンテック株式会社と共同開発した高速・高解像度小型カメラとオムロンが持つ検査計測アルゴリズムの融合により、検査計測課題の解決に貢献いたします。 さらに、これらの技術を画像処理システムにパッケージングすることで、より多くの人々が手軽に画像処理を導入いただける世界を実現いたします。 オムロンは製品提供を通じて製造現場のオートメーションを実現し、世界中の人々のモノづくりに貢献いたします。
人が光の当て方を変えるようにさまざまな照射色・角度の照射で欠陥を映し出す


照射方向・色・光量をさまざまに組み合わせ、多様なワークの欠陥に最適な照明に調整できます。設備導入後、品種や検査項目が追加されても、新たな照明の追加や置換えをせずに照射パターンを変更することで対応できます。さらに、照射パターンは設定データとして登録可能で、生産ラインの複製も簡単に行えます。

*1.2018年6月現在、当社調べ

*2.MDMC…Multi-Direction Multi-Color



業界最高*解像度カメラが8000万画素*の広大な視野を実現


*1. 2018年6月現在、当社調べ

*2. パノラマ撮影において、撮影した画像の一部をオーバーラップし、特徴点合成機能を使う場合、オーバーラップした分の解像度は低くなります。

小さな筐体の中に超高速センシング技術を凝縮

広大な視野を処理するために高解像度化するカメラは、画像転送速度が生産タクトのボトルネックになっています。今回オムロンでは、新たなCMOS撮像素子の採用とデュアル画像転送により高解像度画像と高速画像転送を両立します。
これにより、従来は複数カメラを設置したりカメラを移動させる機構をつけていた広視野が必要なアプリケーションを、簡単に実現することができます。

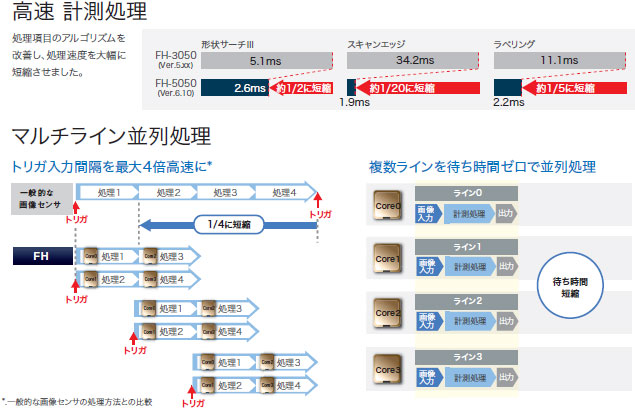

業界最速*の圧倒的高速処理






ページの上部へ

システム構成

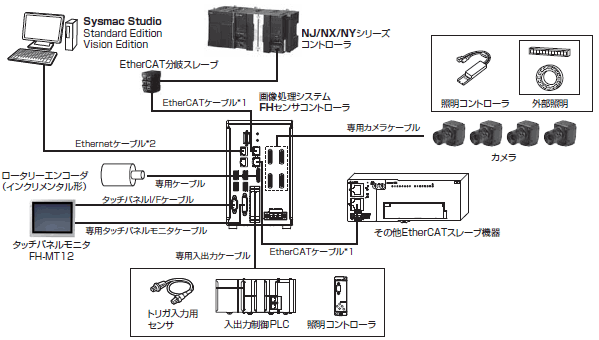

EtherCATで接続するFHシリーズ

例) FHセンサコントローラ4カメラタイプ


*1. EtherCATケーブルには、カテゴリ5以上のSTPケーブル(アルミテープと編組の二重遮蔽シールド付きツイストペアケーブル)、RJ45 コネクタを使用して下さい。
*2. Ethernetケーブルには、カテゴリ5以上のSTPケーブル(シールド付きツイストペアケーブル)、RJ45コネクタを使用して下さい。
