ケーブルグランド SKINTOP CLICK /CLICK-R
更新日:
最短5秒で取付け可能。完璧な防水、防塵性能のケーブルグランド。
・取付け時間を70%短縮し現場の工数削減に役立ちます。
・ロックナットやネジ切り不要、取付け時は工具も不要です。
・IP68規格に対応。高い防水性と防塵性能で取付け場所を選びません。
概要・特長

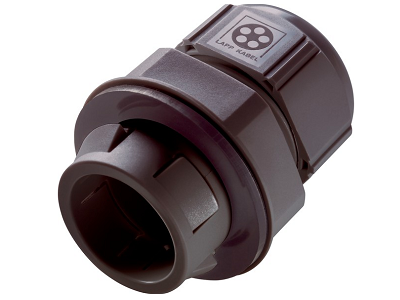

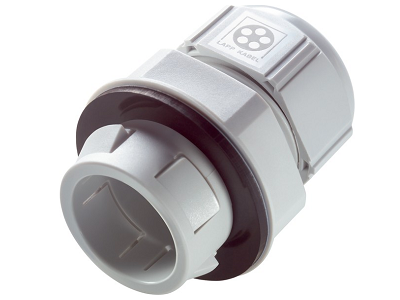

SKINTOP CLICK /CLICK-Rは革新的なクイックインストール機構により部品が少なくロックナットが不要なケーブルグランドです。手でひねるだけでケーブルは中心部にしっかりと固定され、高い防塵・防水性、確実なストレインリリーフ効果をたった数秒で発揮します。材質は特殊ポリアミドを使用、耐振動性能、耐環境性能、耐薬品性能を有し、場所を選ばずに取付けできます。CLICK-Rは外径が小さいケーブルをシールするため、縮小シールインサートを使用しています。
取付け時間を70%短縮し現場の工数削減に役立ちます

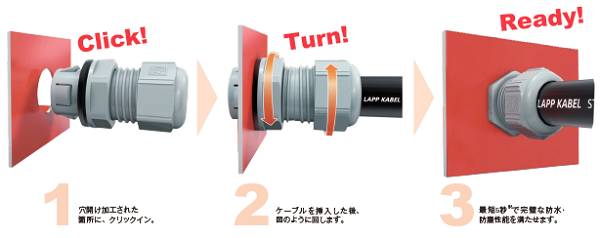

取付け手順
1.穴開け加工された箇所にグランドをクリックするまで挿入します。
2.締付ナットを反時計回りに手でねじ込み、グランドを固定します。
3.ケーブルを通した後、締付ナットを持っている間、時計回りに手でキャップナットを締めます。
4.規定トルクでキャップナットを締め直します。
※取付けに掛かる時間として、穴開けやケーブル挿入、規定トルク締めは含みません。
ロックナットやネジ切り不要、取付け時は工具も不要です

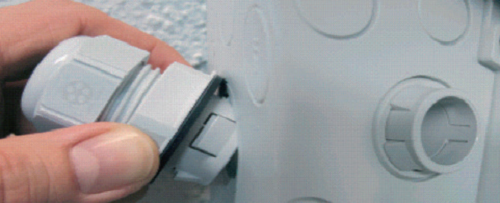

・丸穴に差し込んで表面から締付ナットを締め込むだけ、裏面に回りこんでのロックナット締付作業はありません。
高い防水性と防塵性能で取付け場所を選びません
SKINTOP CLICK / CLICK-Rは保護等級 IP68です
革新的なCLICKシステムでも防塵性能と防水性能は最大限の保護等級IP68を得ることが可能です。
使用温度範囲はケーブルが可動しない状態で-40℃~+100℃に対応します。
種類・価格
購入価格、評価用サンプルについては、当サイトのお問合せフォームか、弊社営業員までお問合せください。
SKINTOP CLICK
型番 | 型指定/サイズ | 梱包単位 | 標準価格(¥) |
53112921 | CLICK 12 RAL7001 SGY | 50個 | オープン |
53112876 | CLICK 16 RAL7001 SGY | 50個 | |
53112877 | CLICK 20 RAL7001 SGY | 25個 | |
53112878 | CLICK 25 RAL7001 SGY | 25個 | |
53112922 | CLICK 32 RAL7001 SGY | 25個 | |
53112692 | CLICK 12 RAL7035 LGY | 50個 | |
53112686 | CLICK 16 RAL7035 LGY | 50個 | |
53112687 | CLICK 20 RAL7035 LGY | 25個 | |
53112688 | CLICK 25 RAL7035 LGY | 25個 | |
53112694 | CLICK 32 RAL7035 LGY | 25個 | |
53112923 | CLICK 12 RAL9005 BK | 50個 | |
53112882 | CLICK 16 RAL9005 BK | 50個 | |
53112883 | CLICK 20 RAL9005 BK | 25個 | |
53112884 | CLICK 25 RAL9005 BK | 25個 | |
53112924 | CLICK 32 RAL9005 BK | 25個 |
SKINTOP CLICK-R
型番 | 型指定/サイズ | 梱包単位 | 標準価格(¥) |
53112927 | CLICK-R 12 RAL7001 SGY | 50個 | オープン |
53112879 | CLICK-R 16 RAL7001 SGY | 50個 | |
53112880 | CLICK-R 20 RAL7001 SGY | 25個 | |
53112881 | CLICK-R 25 RAL7001 SGY | 25個 | |
53112928 | CLICK-R 32 RAL7001 SGY | 25個 | |
53112925 | CLICK-R 12 RAL7035 LGY | 50個 | |
53112689 | CLICK-R 16 RAL7035 LGY | 50個 | |
53112690 | CLICK-R 20 RAL7035 LGY | 25個 | |
53112691 | CLICK-R 25 RAL7035 LGY | 25個 | |
53112926 | CLICK-R 32 RAL7035 LGY | 25個 | |
53112929 | CLICK-R 12 RAL9005 BK | 50個 | |
53112885 | CLICK-R 16 RAL9005 BK | 50個 | |
53112886 | CLICK-R 20 RAL9005 BK | 25個 | |
53112887 | CLICK-R 25 RAL9005 BK | 25個 | |
53112931 | CLICK-R 32 RAL9005 BK | 25個 |
定格・性能
テクニカルデータ
SKINTOP CLICK / SKINTOP CLICK-R
区分 | ケーブルグランド | ||
製品の色 | ライトグレー(RAL7035) | シルバーグレー(RAL7001) | ブラック(RAL9005) |
材質 | 本体:特殊ポリアミド(UL94V-2)、シール:特殊エラストマー | ||
耐UV | ー | ー | 〇 |
耐薬品 | 〇 | ||
保護等級 | IP68-4気圧(M12)、IP68-5気圧(M16-M25)、IP68-1気圧(M32) | ||
温度範囲 | 固定使用:-40℃~+100℃、可動使用:-20℃~+100℃ | ||
適合ケーブル | ラウンドケーブル | ||
ストレインリリーフ | 〇 | ||
振動保護 | 〇 | ||
認証 | CE、cULus、cURus、VDE、DNV-GL(ULファイルNo.E79903) |

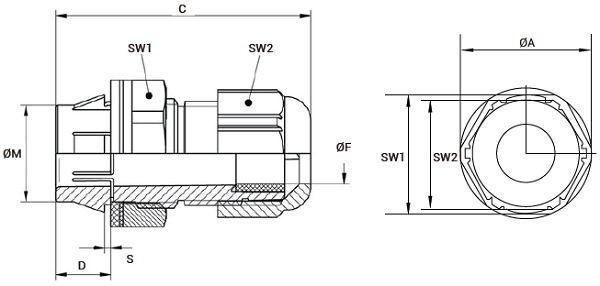

外形寸法
SKINTOP CLICK /CLICK-R 寸法表
SKINTOP CLICK
型番 | 型指定/サイズ | カラー | クランプ範囲 ΦF[mm] |
穴 ΦM[mm] |
SW1/SW2 [mm] |
外径 ΦA[mm] |
全長 C[mm] |
ネジ長さ D[mm] |
壁の厚さ S[mm] |
53112692 | CLICK 12 | RAL7035 | 4.5-7 | 12.3(-0.2) | 18/15 | 20.0 | 40.0 | 8 | 1.0-4.0 |
53112921 | RAL7001 | ||||||||
53112923 | RAL9005 | ||||||||
53112686 | CLICK 16 | RAL7035 | 5-9 | 16.3(-0.2) | 22/19 | 24.2 | 42.0 | ||
53112876 | RAL7001 | ||||||||
53112882 | RAL9005 | ||||||||
53112687 | CLICK 20 | RAL7035 | 7-13 | 20.3(-0.2) |
27/25 |
29.7 | 45.0 | ||
53112877 | RAL7001 | ||||||||
53112883 | RAL9005 | ||||||||
53112688 | CLICK 25 | RAL7035 | 9-17 | 25.3(-0.2) | 32/30 | 35.2 | 48.0 | ||
53112878 | RAL7001 | ||||||||
53112884 | RAL9005 | ||||||||
53112694 | CLICK 32 | RAL7035 | 11-20 | 32.3(-0.2) | 40/36 | 44.0 | 56.0 | ||
53112922 | RAL7001 | ||||||||
53112924 | RAL9005 |
SKINTOP CLICK-R
型番 | 型指定/サイズ | カラー | クランプ範囲 ΦF[mm] |
穴 ΦM[mm] |
SW1/SW2 [mm] |
外径 ΦA[mm] |
全長 C[mm] |
ネジ長さ D[mm] |
壁の厚さ S[mm] |
53112925 | CLICK-R 12 | RAL7035 | 3.5-5 | 12.3(-0.2) | 18/15 | 20.0 | 40.0 | 8 | 1.0-4.0 |
53112927 | RAL7001 | ||||||||
53112929 | RAL9005 | ||||||||
53112689 | CLICK-R 16 | RAL7035 | 4-7 | 16.3(-0.2) | 22/19 | 24.2 | 42.0 | ||
53112879 | RAL7001 | ||||||||
53112885 | RAL9005 | ||||||||
53112690 | CLICK-R 20 | RAL7035 | 5-10 | 20.3(-0.2) |
27/25 |
29.7 | 45.0 | ||
53112880 | RAL7001 | ||||||||
53112886 | RAL9005 | ||||||||
53112691 | CLICK-R 25 | RAL7035 | 6-13 | 25.3(-0.2) | 32/30 | 35.2 | 48.0 | ||
53112881 | RAL7001 | ||||||||
53112887 | RAL9005 | ||||||||
53112926 | CLICK-R 32 | RAL7035 | 7-15 | 32.3(-0.2) | 40/36 | 44.0 | 56.0 | ||
53112928 | RAL7001 | ||||||||
53112931 | RAL9005 |
