小型PLC Modicon M221シリーズ
更新日:
Modicon M221はCPUとI/O一体型の小型PLC、シンプルかつ簡単にプログラミングできるエントリーモデルです
I/Oは16/24/40点仕様があり、アナログ入力2点は標準装備。
IoT化に不可欠なEthernet装備も選べ、シリアルは標準装備。
筐体はコンパクトタイプ、ブックタイプの2種類から選べる。
I/O増設はTM3拡張モジュールを7台まで接続可能。
概要・特長
オールインワンのコンパクト構成
アナログ入力(0-10V)2点を標準装備だからコストパフォーマンスに優れています。
コンパクトタイプは装置の省スペース化に最適です。
簡単メンテナンス
SDメモリカード(256MB)を利用して、パソコンなしで簡単メンテナンスができます。
(プログラムインストール、プログラムバックアップ)
コンパクトに拡張
コンパクトタイプは、CPU本体の筐体サイズを変えることなく、前面部分に本体組込カートリッジ(オプション)を装着できます。16/24点仕様に1スロット、40点仕様に2スロットを装着可能です。
<アナログI/O>:アナログ入力2点(TMC2AI2)、電圧出力2点(TMC2AQ2V)、電流出力2点(TMC2AQ2C)
<温度入力>:温度センサ入力2点(TMC2TI2)
<シリアル通信>:RS-232C/485(TMC2SL1)
<アプリケーション>:ホイストアプリケーション制御用(TMC2HOIS01)、梱包アプリケーション制御用(TMC2PACK01)、コンベヤアプリケーション制御用(TMC2CONV01)

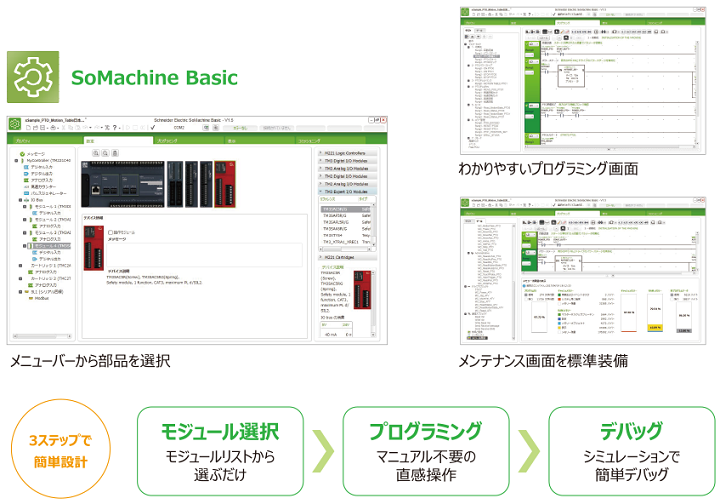

プログラミングツール「SoMachine Basic」は3ステップの簡単操作
M221用ソフトウェアツールが無償
M221用ソフトウェアツール EcoStruxure Machine Expert「SoMachine Basic」が無償ダウンロード可能。※日本語対応
シンプルで分かりやすいナビゲーション型インターフェース、直感的な操作性は初心者の方にも安心です。
※簡単操作をサポートするビデオチュートリアルをご用意しています。
※「SoMachine Basic」はシュナイダーエレクトリックのホームページから無償ダウンロードしてお使いいただけます。
用途に合わせて選べる豊富な拡張モジュール
豊富なI/O拡張モジュールをご用意しております。

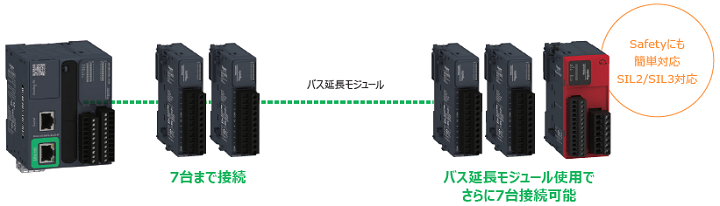

Modicon TM3拡張モジュールを7台まで接続可能、さらにバス延長モジュール使用で最大14台まで拡張を可能にします。

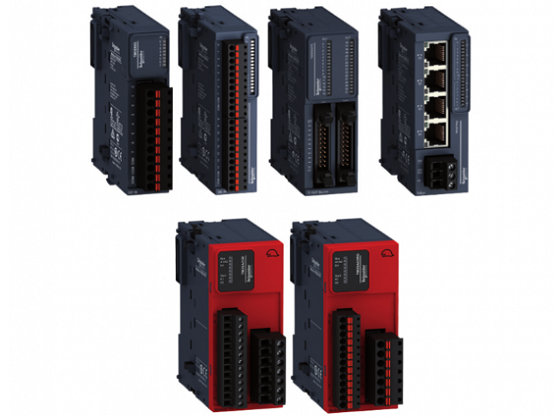

豊富な拡張I/O、TM3拡張モジュール
TM3デジタル入力モジュール※:7個
TM3デジタル出力モジュール※:16個
TM3デジタル入出力モジュール※:4個
TM3アナログ入力モジュール※:10個
TM3アナログ出力モジュール※:4個
TM3アナログ入出力モジュール※:4個
TM3セーフティモジュール※::8個
Tesysモータースターター接続モジュール:1個
バス拡張モジュール(送信・受信):2個
※接続端子はネジ端子、バネ端子、HE10コネクタをご用意しています。
Tesysはシュナイダーエレクトリックのモーターコントロール製品のシリーズ名称です。
種類・価格
Modicon M221 CPUユニット
コンパクトタイプ
I/O点数 (外形寸法) |
接続 端子 |
シリア ル通信 |
イーサ ネット |
電源 | アナロ グ入力 |
デジタル入力 | デジタル出力 | 型式 | 標準価格(¥) |
16点 (95×90 ×70mm) |
ネジ 端子 |
1ch | なし | AC100-240V |
2点 | 9点/DC24V | 7点/リレー | TM221C16R | 41,000 |
DC24V | 7点/ソースTr | TM221C16T | 41,000 | ||||||
7点/シンクTr | TM221C16U | 41,000 | |||||||
1ch | AC100-240V | 7点/リレー | TM221CE16R | 45,000 | |||||
DC24V | 7点/ソースTr | TM221CE16T | 45,000 | ||||||
7点/シンクTr | TM221CE16U | 45,000 | |||||||
24点 (110×90 ×70mm) |
ネジ 端子 |
1ch | なし | AC100-240V | 2点 | 14点/DC24V | 10点/リレー |
TM221C24R |
46,000 |
DC24V | 10点/ソースTr | TM221C24T | 46,000 | ||||||
10点/シンクTr | TM221C24U | 46,000 | |||||||
1ch | AC100-240V | 10点/リレー | TM221CE24R | 49,000 | |||||
DC24V | 10点/ソースTr | TM221CE24T |
49,000 |
||||||
10点/シンクTr | TM221CE24U | 49,000 | |||||||
40点 (163×90 ×70mm) |
ネジ 端子 |
1ch | なし | AC100-240V | 2点 | 24点/DC24V | 16点/リレー | TM221C40R | 55,000 |
DC24V | 16点/ソースTr | TM221C40T | 55,000 | ||||||
16点/シンクTr | TM221C40U |
55,000 |
|||||||
1ch | AC100-240V | 16点/リレー | TM221CE40R | 58,000 | |||||
DC24V | 16点/ソースTr | TM221CE40T | 58,000 | ||||||
16点/シンクTr | TM221CE40U | 58,000 |

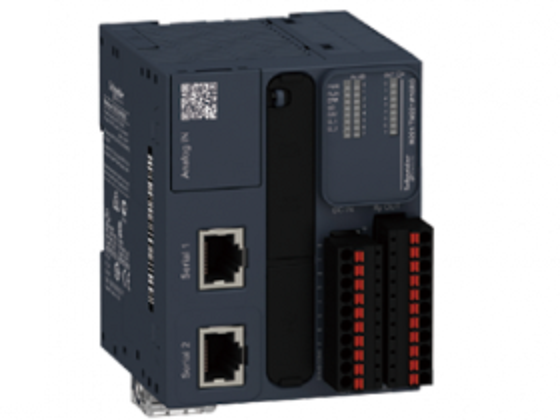

ブックタイプ
I/O点数 (外形寸法) |
接続 端子 |
シリア ル通信 |
イーサ ネット |
電源 | アナロ グ入力 |
デジタル入力 | デジタル出力 | 型式 | 標準価格(¥) |
16点 (70×90 ×70mm) |
ネジ 端子 |
2ch | なし | DC24V | 2点 | 8点/DC24V | 8点/リレー | TM221M16R | 41,000 |
8点/ソースTr | TM221M16T | 41,000 | |||||||
バネ 端子 |
8点/リレー | TM221M16RG | 41,000 | ||||||
8点/ソースTr | TM221M16TG | 41,000 | |||||||
ネジ 端子 |
1ch | 1ch | 8点/リレー | TM221ME16R | 44,000 | ||||
8点/ソースTr | TM221ME16T | 44,000 | |||||||
バネ 端子 |
8点/リレー | TM221ME16RG | 44,000 | ||||||
8点/ソースTr | TM221ME16TG | 44,000 | |||||||
32点 (70×90 ×70mm) |
コネ クタ |
2ch | なし | DC24V | 2点 | 16点/DC24V | 16点/ソースTr |
TM221M32TK |
46,000 |
1ch | 1ch | TM221ME32TK | 48,000 |
I/O点数(外形寸法) | 接続端子 | シリアル | Ethernet | 電源 | 入力 | 出力 | 型式 | 標準価格(¥) |
16点 (95×90×70mm) |
ネジ端子 |
1ch |
なし | AC100-240V |
9点/DC24V | 7点/リレー | TM221C16R | 41,000 |
DC24V | 7点/ソースTr | TM221C16T | 41,000 | |||||
7点/シンクTr | TM221C16U | 41,000 | ||||||
あり | AC100-240V | 7点/リレー | TM221CE16R | 45,000 | ||||
DC24V | 7点/ソースTr | TM221CE16T | 45,000 | |||||
7点/シンクTr | TM221CE16U | 45,000 | ||||||
24点 (110×90×70mm) |
なし | AC100-240V | 14点/DC24V | 10点/リレー |
TM221C24R |
46,000 | ||
DC24V | 10点/ソースTr | TM221C24T | 46,000 | |||||
10点/シンクTr | TM221C24U | 46,000 | ||||||
あり | AC100-240V | 10点/リレー | TM221CE24R | 49,000 | ||||
DC24V | 10点/ソースTr | TM221CE24T |
49,000 |
|||||
10点/シンクTr | TM221CE24U | 49,000 | ||||||
40点 (163×90×70mm) |
なし | AC100-240V | 24点/DC24V | 16点/リレー | TM221C40R | 55,000 | ||
DC24V | 16点/ソースTr | TM221C40T | 55,000 | |||||
16点/シンクTr | TM221C40U |
55,000 |
||||||
あり | AC100-240V | 16点/リレー | TM221CE40R | 58,000 | ||||
DC24V | 16点/ソースTr | TM221CE40T | 58,000 | |||||
16点/シンクTr | TM221CE40U | 58,000 |
定格・性能
M221 CPU仕様概略
M221 CPU仕様概略
CPUスピード | プログラム量 | ワード数 | RAM容量 | FROM容量 |
0.2μs/ブール命令 | 10K命令 (ブール命令換算) |
8,000ワード、 内部ビット1,024ビット |
512KB (内部変数256KB、 ユーザプログラム/ データ256KB) |
2MB (256KBのユーザバック アップを含む) |
緑屋テクノ株式会社はシュナイダーエレクトリックホールティングス株式会社の代理店です。
