小型インバーター
小型インバーター Altivar ATV12シリーズ
更新日:
クイックスタートでシンプルに、設備や装置に最適な小容量のインバーターです
【特長1】シンプルな用途に最適な非同期モーター対応のインバーター。
【特長2】PIDマルチスピードなどの生産性を高める機能を搭載し、
Modbusシリアル通信による他の機器との簡単接続。
【特長3】分かりやすい使いやすい4通りの設定方法。
【特長4】製品本体で放熱するヒートシンク仕様と装置筐体を
放熱利用できるよりコンパクトなベースプレート仕様を用意。
概要・特長

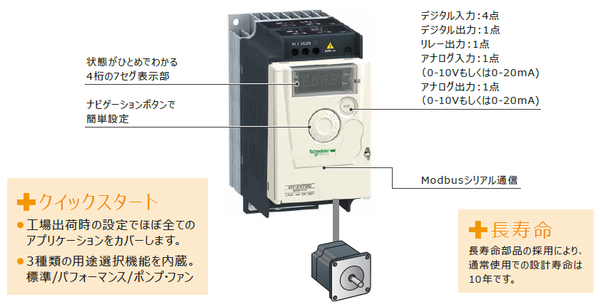

操作性と接続性を重視したデザイン
簡単設定！使用環境に合わせて選べる4通りの設定方法

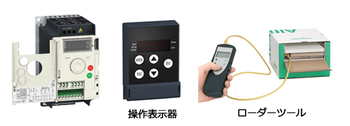

＜その1＞
現場でシンプルに、本体正面の7セグ表示部とナビゲーションボタンで設定
＜その2＞
梱包箱を開けずに、ローダーツールを本体に接続して設定
＜その3＞
操作表示器を接続して、操作盤の外から設定
＜その4＞

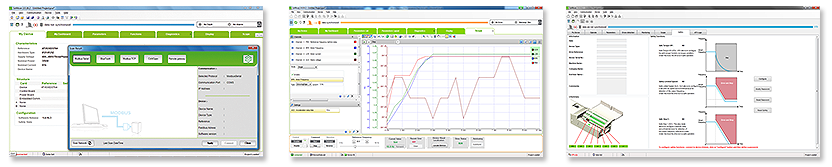

専用プログラミングツールSoMoveを使って、パソコンで設定
・SoMoveは無償ダウンロードできます。
・総合ツールだから、インバーターの設定、動作、テストなどのインバーター使用に関する設定が可能です。
種類・価格
冷却の種類を選べる！ヒートシンクタイプとベースプレートタイプをラインアップ
ヒートシンクタイプ一覧
価格や納期のお問合せは、当Webまたは弊社営業員までお願い致します。
| 電源 | モーター容量 | 冷却ファン | 形式 | 標準価格（￥） |
| 単相100V (100～120V、50/60Hz) |
0.18KW | 無し | ATV12H018F1 | 56,000 |
| 0.37KW | ATV12H037F1 | 63,000 | ||
| 0.75KW | 有り | ATV12H075F1 | 85,000 | |
| 単相200V (200～240V、50/60Hz) |
0.18KW | 無し | ATV12H018M2 | 60,000 |
| 0.37KW | ATV12H037M2 | 62,000 | ||
| 0.55KW | ATV12H055M2 | 64,000 | ||
| 0.75KW | ATV12H075M2 | 67,000 | ||
| 1.5KW | 有り | ATV12HU15M2 | 88,000 | |
| 2.2KW | ATV12HU22M2 | 95,000 | ||
| 三相200V (200～240V、50/60Hz) |
0.18KW | 無し | ATV12H018M3 | 55,000 |
| 0.37KW | ATV12H037M3 | 57,000 | ||
| 0.75KW | ATV12H075M3 | 64,000 | ||
| 1.5KW | 有り | ATV12HU15M3 | 73,000 | |
| 2.2KW | ATV12HU22M3 | 83,000 | ||
| 3.0KW | ATV12HU30M3 | 99,000 | ||
| 4.0KW | ATV12HU40M3 | 104,000 |
ベースプレートタイプ一覧
価格や納期のお問合せは、当Webまたは弊社営業員までお願い致します。
| 電源 | モーター容量 | 冷却ファン | 形式 | 標準価格（￥） |
| 単相100V (100～120V、50/60Hz) |
0.37KW | 無し | ATV12P037F1 | 55,000 |
| 単相200V (200～240V、50/60Hz) |
0.37KW | 無し | ATV12P037M2 | 55,000 |
| 0.55KW | ATV12P055M2 | 57,000 | ||
| 0.75KW | ATV12P075M2 | 60,000 | ||
| 三相200V (200～240V、50/60Hz) |
0.37KW | 無し | ATV12P037M3 | 55,000 |
| 0.75KW | ATV12P075M3 | 59,000 | ||
| 1.5KW | ATV12PU15M3 | 69,000 | ||
| 2.2KW | ATV12PU22M3 | 78,000 | ||
| 3.0KW | ATV12PU30M3 | 95,000 | ||
| 4.0KW | ATV12PU40M3 | 99,000 | ||
緑屋テクノ株式会社はシュナイダーエレクトリックホールディングス株式会社の代理店です。
