リミットスイッチ WL-N
更新日:
54年ぶりの全面リニューアル。これまでのノウハウに最新技術を融合させ、選びやすさと使いやすさを追及しました。
・接触信頼性が高いクロスオーバー接点を標準採用。
・90°オーバートラベル･片側動作設定･4方向取付機能を標準搭載。
・シャフトの材質と構造を見直したことで、サビ難く高い密封性を保持。
・回転ローラーの材料を改良し、耐摩耗性を向上。
概要・特長
選びやすい

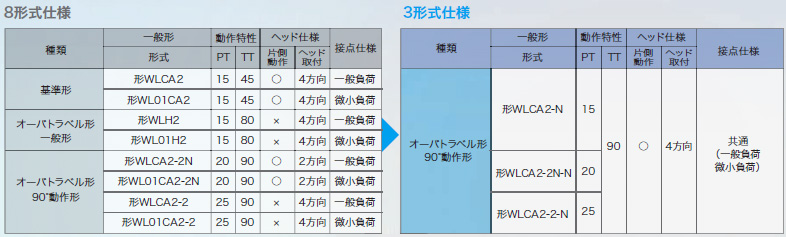

共通仕様で選びやすく、在庫も削減
接点に金貼り接点を採用し、一般負荷と微小負荷に対応。従来のように2種類の仕様を使い分ける必要がなくなりました。
さらに、回転レバーの全機種に、可動領域90度、片側動作設定、４方向ヘッド取りつけの高機能を標準採用し、より選びやすくなっています。
一般形 R38 回転レバー（例）
配線しやすい
構造の細かな工夫で作業効率アップ
・絶縁紙に代わり、樹脂とエラストマーで絶縁を確保しました。

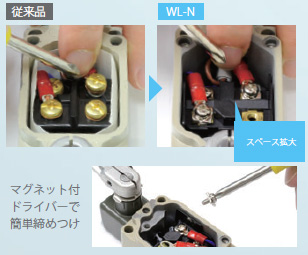

・内蔵スイッチの小形化により、配線収納スペース拡大で丸形端子もすっきり収納できます。
・内蔵スイッチの端子ねじにマグネット付きドライバーに吸着する鉄鋼ネジを採用。簡単ネジ締めつけで作業性アップ。
ランプが見やすい
動作表示がどこからでも確認可能

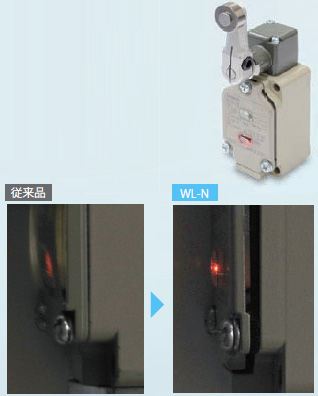

光を拡散する立体構造が視野角の広い動作表示ランプを実現。斜め角度からでの視認性が格段に向上しました。
また横から見てもランプ点灯状態がわかります。
種類・価格
商品構成

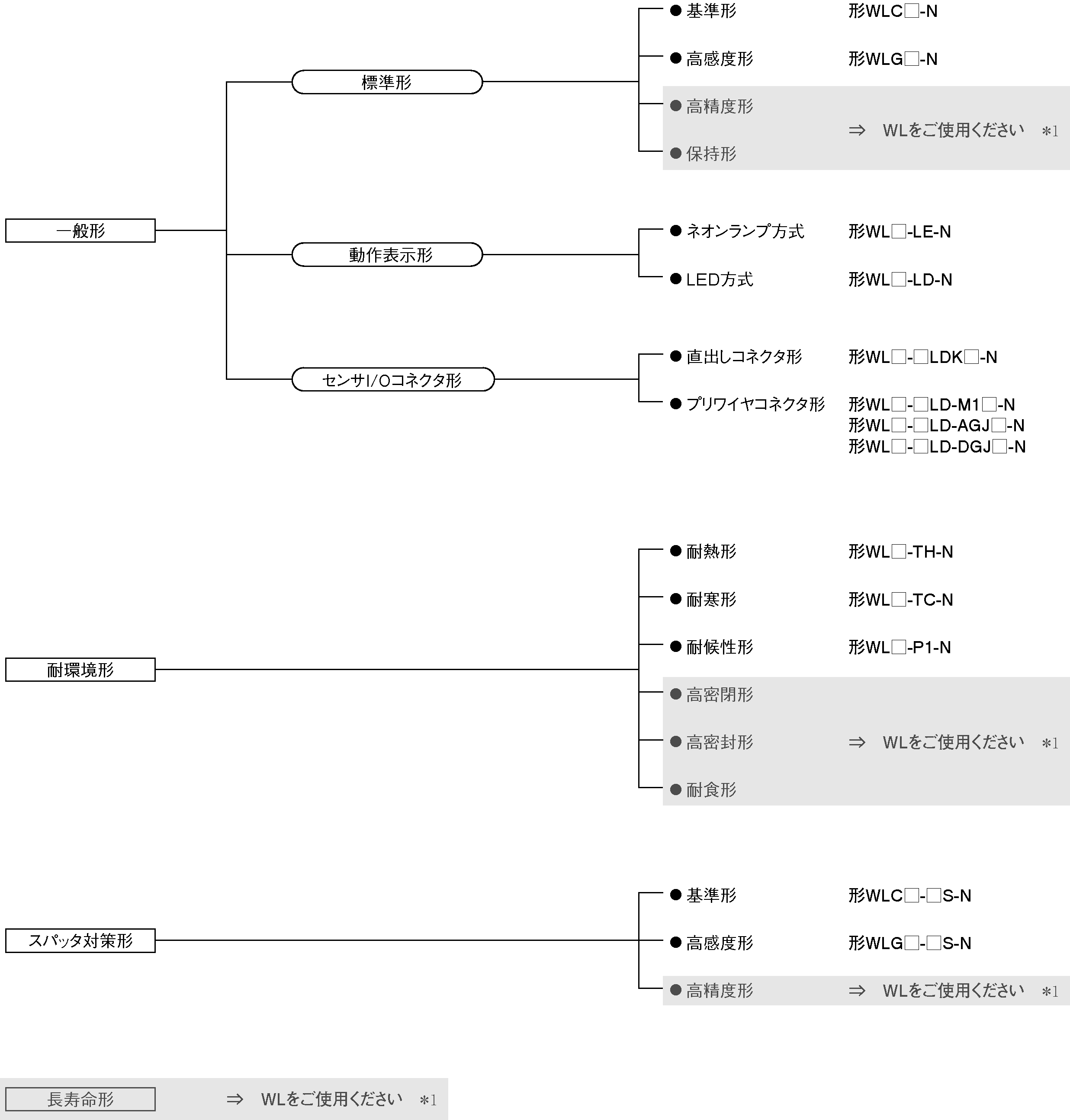

回転レバー形をラインナップ。
プランジャ形、フォーク・レバー･ロック形、フレキシブル･ロッド形は、今後シリーズ追加予定。
＊1.WL-Nで、今後シリーズ追加予定。
定格・性能
一般形/耐環境形
■定格
●ねじ締め端子
| 項目 | 定格電圧 （V） |
無誘導負荷（A） | 誘導負荷（A） | ||||||
| 抵抗負荷 | ランプ負荷 | 誘導負荷 | 電動機負荷 | ||||||
| 常時閉路 | 常時開路 | 常時閉路 | 常時開路 | 常時閉路 | 常時開路 | 常時閉路 | 常時開路 | ||
| 基準形 | AC125 250 500 |
10 10 10 |
3 2 1.5 |
1.5 1 0.8 |
10 10 3 |
5 3 1.5 |
2.5 1.5 0.8 |
||
| DC 8 14 30 125 250 |
10 10 6 0.8 0.4 |
6 6 4 0.2 0.1 |
3 3 3 0.2 0.1 |
10 10 6 0.8 0.4 |
6 6 4 0.2 0.1 |
||||
| 高感度形 | AC125 250 |
5 5 |
― | ― | ― | ||||
| DC125 250 |
0.4 0.2 |
― | ― | ― | |||||
注1. 上記数値は定常電流を示します。
注2. 誘導負荷とは、力率0.4以上（交流）、時定数7ms以下（直流）です。
注3. ランプ負荷とは、10倍の突入電流を有するものとします。
注4. 電動機負荷とは、6倍の突入電流を有するものとします。
| 突入電流 | 常時閉路 | 最大 30A（最大 15A ＊） |
| 常時開路 | 最大 20A（最大 10A ＊） |
＊高感度形の場合です。
| 最小適用負荷 | DC5V 1mA 抵抗負荷 P水準 |
●動作表示形
| 形式 | 項目 | 電圧（V） | 漏れ電流（mA） |
| 形WL-LE-N | ネオンランプ | AC125 | 約0.6 |
| AC250 | 約1.9 | ||
| 形WL-LD-N | 発光ダイオード（LED） | AC/DC10～24 | 約0.4 |
| AC/DC115 | 約0.5 |
■性能
| 保護構造 | IP67 | |
| 耐久性＊1 | 機械的 | 1,500万回以上 ＊ 2 |
| 電気的 | 75万回以上（250VAC、3A、抵抗負荷にて） ＊ 3 | |
| 許容操作速度 | 1mm～1m/s（形WLCA2-Nの場合） | |
| 許容動作ひん度 | 機械的 | 120回/min |
| 電気的 | 30回/min | |
| 定格周波数 | 50/60Hz | |
| 絶縁抵抗 | 100MΩ以上（DC500Vメガにて） | |
| 接触抵抗 | 25mΩ以下（初期値、内蔵スイッチ単体） | |
| 耐電圧 | 同極端子間 | AC1,000V（600V） 50/60Hz 1min |
| 各端子とアース間 | AC2,200V（1,500V） 50/60Hz 1min | |
| 各端子と非充電金属部間 | AC2,200V（1,500V） 50/60Hz 1min | |
| 振動 | 誤動作 | 10～55Hz 複振幅 1.5mm |
| 衝撃 | 耐久 | 1,000m/s2以上 |
| 誤動作 | 300m/s2以上 | |
| 使用周囲温度 | －10～＋80℃（ただし氷結しないこと） ＊4 | |
| 使用周囲湿度 | 35～95％ RH | |
| 質量 | 約255g（形WLCA2-Nの場合） | |
注1. 上記は初期における値です。
注2. 耐電圧の（ ）の内の数値は、高感度形の場合です。
＊1. 耐久性の値は周囲温度5～35℃、周囲湿度40～70％RH時のものです。
その他詳細条件はお問い合わせください。
＊2. 高感度形は1,000万回以上です。
耐侯性形は50万回以上です。
＊3. 高感度形は50万回以上です。
耐侯性形は50万回以上です。
＊4. 耐寒形の場合、－40～＋40℃（ただし氷結しないこと）。
耐熱形の場合、＋5～＋120℃です。
スパッタ対策形
■定格
●ねじ締め端子
| 形式 | 定格 電圧 （V） |
無誘導負荷（A） | 誘導負荷（A） | ||||||
| 抵抗負荷 | ランプ負荷 | 誘導負荷 | 電動機負荷 | ||||||
| 常時閉路 | 常時開路 | 常時閉路 | 常時開路 | 常時閉路 | 常時開路 | 常時閉路 | 常時開路 | ||
| 形WL□-LES-N （高感度形を除く） |
AC125 250 |
10 10 |
3 2 |
1.5 1 |
10 10 |
5 3 |
2.5 1.5 |
||
| 形WL□-LDS-N （高感度形を除く） |
AC115 | 10 | 3 | 1.5 | 10 | 5 | 2.5 | ||
| DC 12 24 115 |
10 6 0.8 |
6 4 0.2 |
3 3 0.2 |
10 6 0.8 |
6 4 0.2 |
||||
注1. 上記数値は定常電流を示します。
注2. 誘導負荷とは、力率0.4以上（交流）、時定数7ms以下（直流）です。
注3. ランプ負荷とは、10倍の突入電流を有するものとします。
注4. 電動機負荷とは、6倍の突入電流を有するものとします。
＊高感度形の定格は一般形/耐環境形の定格を参照。
| 突入電流（高感度形を除く） | 常時閉路 | 最大 30A |
| 常時開路 | 最大 20A | |
| 使用周囲温度 | －10～＋ 80℃（ただし、氷結しないこと） | |
| 使用周囲湿度 | 35～95％R H | |
■性能
| 保護構造 | IP67 | |
| 耐久性 ＊1 | 機械的 | 1,500万回以上 ＊2 |
| 電気的 | 75万回以上 ＊3 | |
| 許容操作速度 | 1mm～1m/s（形WLCA2-□S-Nの場合） | |
| 許容動作ひん度 | 機械的 | 120回/min |
| 電気的 | 30回/min | |
| 定格周波数 | 50/60Hz | |
| 絶縁抵抗 | 100MΩ以上（DC500Vメガにて） | |
| 接触抵抗 | 25mΩ以下（初期値、内蔵スイッチ単体） | |
| 耐電圧 | 同極端子間 | AC1,000V（600V） 50/60Hz 1min |
| 各端子とアース間 | AC2,200V（1,500V） 50/60Hz 1min | |
| 各端子と非充電金属部間 | AC2,200V（1,500V） 50/60Hz 1min | |
| 振動 | 誤動作 | 10～55Hz 複振幅 1.5mm |
| 衝撃 | 耐久 | 1,00m/s2以上 |
| 誤動作 | 300m/s2以上 | |
| 使用周囲温度 | －10～＋80℃（ただし氷結しないこと） | |
| 使用周囲湿度 | 35～95％RH | |
| 質量 | 約255g（形WLCA2-LDS-Nの場合） | |
注1. 上記は初期における値です。
注2. 耐電圧の（ ）の内の数値は、高感度形の場合です。
＊1. 耐久性の値は周囲温度5～35℃、周囲湿度40～70％RH時のものです。
その他詳細条件はお問い合わせください。
＊2. 高感度形は1,000万回以上です。
＊3. 高感度形は50万回以上です。
